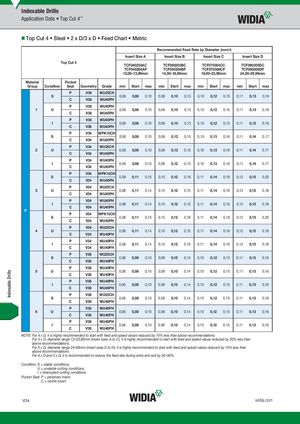

| Top Cut 4 | In TC TC 12,0 | sert Size F040203 F040204 0–13,99 | A AC AP mm | Recom In TC TC 14, | mende sert Siz F060203 F050204 00–18,99 | dFeedR e B BC BP mm | ate by D In TC TC 19, | iameter sert Size F070304 F070306 00–23,99 | (mm/r) C CC CP mm | In TC TC 24, | sert Size F090305 F080308 00–29,99 | D DC DP mm | ||||
| Material | ||||||||||||||||
| Group | Condition | Seat | Geometry | Grade | min | Start | max | min | Start | max | min | Start | max | min | Start | max |
| S | P C | V36 V36 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,13 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| 1 | U | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,13 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
| I | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,13 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| S | P C | V34 V34 | WPK10CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,12 | 0,15 | 0,10 | 0,13 | 0,16 | 0,11 | 0,14 | 0,17 | |
| 2 | U | P C | V34 V34 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,12 | 0,15 | 0,10 | 0,13 | 0,16 | 0,11 | 0,14 | 0,17 |
| I | P C | V34 V34 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,12 | 0,15 | 0,10 | 0,13 | 0,16 | 0,11 | 0,14 | 0,17 | |
| S | P C | V34 V34 | WPK10CH WU40PH | 0,08 | 0,11 | 0,15 | 0,10 | 0,12 | 0,16 | 0,11 | 0,14 | 0,18 | 0,12 | 0,15 | 0,20 | |
| 3 | U | P C | V34 V34 | WU25CH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 |
| P | I | P C | V34 V34 | WU40PH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 |
| S | P C | V34 V34 | WPK10CH WU40PH | 0,08 | 0,11 | 0,15 | 0,10 | 0,12 | 0,16 | 0,11 | 0,14 | 0,18 | 0,12 | 0,15 | 0,20 | |
| 4 | U | P C | V34 V34 | WU25CH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 |
| I | P C | V34 V34 | WU40PH WU40PH | 0,08 | 0,11 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,14 | 0,16 | 0,12 | 0,15 | 0,18 | |
| S | P C | V36 V36 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| 5 | U | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
| I | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| S | P C | V36 V36 | WU25CH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 | |
| 6 | U | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
| I | P C | V36 V36 | WU40PH WU40PH | 0,06 | 0,08 | 0,10 | 0,08 | 0,10 | 0,14 | 0,10 | 0,12 | 0,15 | 0,11 | 0,13 | 0,16 |
above recommendations. For 4 x D and 5 x D, it is recommended to reduce the feed rate during entry and exit by 30–50%. Condition: S = stable conditions, U = unstable cutting conditions, I = interrupted cutting conditions Pocket Seat: P = periphery insert, C = centre insert
