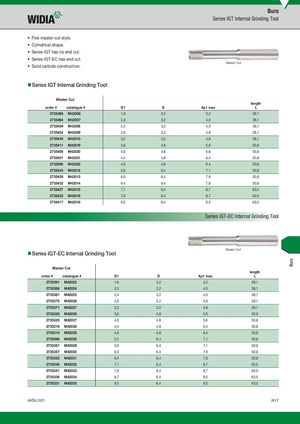

Series IGT Internal Grinding Tool
- Fine master-cut style.
- Cylindrical shape.
- Series IGT has no end cut.
- Series IGT-EC has end cut.
Master Cut
- Solid carbide construction.
- Series IGT Internal Grinding Tool
Master Cut length
| order # catalogue # | D1 | D | Ap1 max | L |
| 2735469 M42006 | 1,6 | 3,2 | 3,2 | 38,1 |
| 2735464 M42007 | 2,0 | 3,2 | 4,0 | 38,1 |
| 2735459 M42008 | 2,4 | 3,2 | 4,0 | 38,1 |
| 2735454 M42009 | 2,8 | 3,2 | 4,8 | 38,1 |
| 2735449 M42010 | 3,2 | 3,2 | 4,8 | 38,1 |
| 2735411 M42019 | 3,6 | 4,8 | 5,6 | 50,8 |
| 2735406 M42020 | 4,0 | 4,8 | 5,6 | 50,8 |
| 2735401 M42021 | 4,4 | 4,8 | 6,4 | 50,8 |
| 2735396 M42022 | 4,8 | 4,8 | 6,4 | 50,8 |
| 2735443 M42012 | 5,6 | 6,4 | 7,1 | 50,8 |
| 2735439 M42013 | 6,0 | 6,4 | 7,9 | 50,8 |
| 2735432 M42014 | 6,4 | 6,4 | 7,9 | 50,8 |
| 2735427 M42015 | 7,1 | 6,4 | 8,7 | 63,5 |
| 2735423 M42016 | 7,9 | 6,4 | 8,7 | 63,5 |
| 2735417 M42018 | 9,5 | 6,4 | 9,5 | 63,5 |
Series IGT-EC Internal Grinding Tool
Master Cut
- Series IGT-EC Internal Grinding Tool
Master Cut length
| order # catalogue # | D1 | D | Ap1 max | L |
| 2735391 M42023 | 1,6 | 3,2 | 3,2 | 38,1 |
| 2735386 M42024 | 2,0 | 3,2 | 4,0 | 38,1 |
| 2735381 M42025 | 2,4 | 3,2 | 4,0 | 38,1 |
| 2735376 M42026 | 2,8 | 3,2 | 4,8 | 38,1 |
| 2735371 M42027 | 3,2 | 3,2 | 4,8 | 38,1 |
| 2735326 M42036 | 3,6 | 4,8 | 5,6 | 50,8 |
| 2735320 M42037 | 4,0 | 4,8 | 5,6 | 50,8 |
| 2735316 M42038 | 4,4 | 4,8 | 6,4 | 50,8 |
| 2735310 M42039 | 4,8 | 4,8 | 6,4 | 50,8 |
| 2735366 M42028 | 5,2 | 6,4 | 7,1 | 50,8 |
| 2735361 M42029 | 5,6 | 6,4 | 7,1 | 50,8 |
| 2735357 M42030 | 6,0 | 6,4 | 7,9 | 50,8 |
| 2735352 M42031 | 6,4 | 6,4 | 7,9 | 50,8 |
| 2735346 M42032 | 7,1 | 6,4 | 8,7 | 63,5 |
| 2735341 M42033 | 7,9 | 6,4 | 8,7 | 63,5 |
| 2735336 M42034 | 8,7 | 6,4 | 9,5 | 63,5 |
| 2735331 M42035 | 9,5 | 6,4 | 9,5 | 63,5 |
