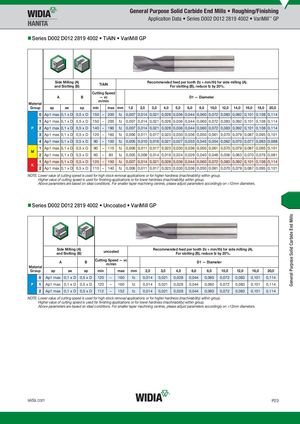

Application Data • Series D002 D012 2819 4002 • VariMill™ GP

Series D002 D012 2819 4002 • TiAlN • VariMill GP

Material	Side and A	Milling Slotting	(A) (B) B	TiA Cutting — m/	lN Speed vc min			R	ecom	mended F	feed p or slotti	er tooth ng (B), D1	(fz = m reduce — Diam	m/th) f fz by 2 eter	or side 0%.	milling	(A).
Group	ap	ae	ap	min	max	mm	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
0	Ap1 max	0,1 x D	0,5 x D	150 –	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
1	Ap1 max	0,1 x D	0,5 x D	150 –	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
P 2	Ap1 max	0,1 x D	0,5 x D	140 –	190	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
3	Ap1 max	0,1 x D	0,5 x D	120 –	160	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
4	Ap1 max	0,1 x D	0,5 x D	90 –	150	fz	0,005	0,010	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
1	Ap1 max	0,1 x D	0,5 x D	90 –	115	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
M 2	Ap1 max	0,1 x D	0,5 x D	60 –	80	fz	0,005	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K 1	Ap1 max	0,1 x D	0,5 x D	120 –	150	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
2	Ap1 max	0,1 x D	0,5 x D	110 –	140	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101

NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for ﬁnishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.

Series D002 D012 2819 4002 • Uncoated • VariMill GP

Side Milling (A) Recommended feed per tooth (fz = mm/th) for side milling (A). uncoated and Slotting (B) For slotting (B), reduce fz by 20%.

	Sid and	e Milling ( Slotting (	A) B)	u	nco	a	ted		R	ecomme	nded feed For slo	per tooth tting (B),	(fz = mm reduce fz	/th) for si by 20%.	de milling	(A).
Material	A		B	Cutting	S m/	pe m	ed — vc in					D1	— Diame	ter
Group	ap	ae	ap	min			max	mm	2,0	3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
0	Ap1 max	0,1 x D	0,5 x D	120	–		160	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,101	0,114
P 1	Ap1 max	0,1 x D	0,5 x D	120	–		160	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,101	0,114
2	Ap1 max	0,1 x D	0,5 x D	112	–		152	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,101	0,114
