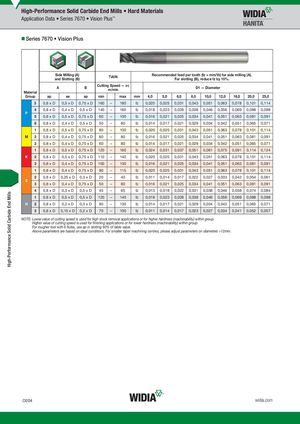

Series 7670 • Vision Plus
| Si an | de Milling ( d Slotting ( | A) B) | TiAl | N | Re | commend | ed feed For slot | per tooth ting (B), r | (fz = mm educe fz | /th) for si by 10%. | de millin | g (A). | ||||
| A | B | Cutting | Sp m/m | eed — vc in | D1 | — Diame | ter | |||||||||
| Material | ||||||||||||||||
| Group | ap | ae | ap | min | max | mm | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |
| 3 | 0,8 x D | 0,5 x D | 0,75 x D | 160 | – | 180 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,063 | 0,078 | 0,101 | 0,114 |
| P 4 | 0,8 x D | 0,4 x D | 0,5 x D | 140 | – | 160 | fz | 0,018 | 0,023 | 0,028 | 0,038 | 0,046 | 0,056 | 0,069 | 0,088 | 0,098 |
| 5 | 0,8 x D | 0,5 x D | 0,75 x D | 60 | – | 100 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,051 | 0,063 | 0,081 | 0,091 |
| 6 | 0,8 x D | 0,4 x D | 0,5 x D | 50 | – | 80 | fz | 0,014 | 0,017 | 0,021 | 0,029 | 0,034 | 0,042 | 0,051 | 0,065 | 0,071 |
| 1 | 0,8 x D | 0,5 x D | 0,75 x D | 80 | – | 100 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,063 | 0,078 | 0,101 | 0,114 |
| M 2 | 0,8 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,051 | 0,063 | 0,081 | 0,091 |
| 3 | 0,8 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,014 | 0,017 | 0,021 | 0,029 | 0,034 | 0,042 | 0,051 | 0,065 | 0,071 |
| 1 | 0,8 x D | 0,5 x D | 0,75 x D | 120 | – | 160 | fz | 0,024 | 0,031 | 0,037 | 0,051 | 0,061 | 0,075 | 0,091 | 0,114 | 0,124 |
| K 2 | 0,8 x D | 0,5 x D | 0,75 x D | 110 | – | 140 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,063 | 0,078 | 0,101 | 0,114 |
| 3 | 0,8 x D | 0,4 x D | 0,75 x D | 100 | – | 130 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,051 | 0,063 | 0,081 | 0,091 |
| 1 | 0,8 x D | 0,4 x D | 0,75 x D | 90 | – | 115 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,063 | 0,078 | 0,101 | 0,114 |
| S 2 | 0,8 x D | 0,25 x D | 0,3 x D | 20 | – | 40 | fz | 0,011 | 0,014 | 0,017 | 0,022 | 0,027 | 0,033 | 0,042 | 0,054 | 0,061 |
| 3 | 0,8 x D | 0,4 x D | 0,75 x D | 50 | – | 80 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,051 | 0,063 | 0,081 | 0,091 |
| 4 | 0,8 x D | 0,3 x D | 0,5 x D | 45 | – | 65 | fz | 0,013 | 0,018 | 0,022 | 0,031 | 0,038 | 0,046 | 0,058 | 0,074 | 0,084 |
| 1 | 0,8 x D | 0,5 x D | 0,5 x D | 120 | – | 140 | fz | 0,018 | 0,023 | 0,028 | 0,038 | 0,046 | 0,056 | 0,069 | 0,088 | 0,098 |
| H 2 | 0,8 x D | 0,2 x D | 0,3 x D | 80 | – | 130 | fz | 0,014 | 0,017 | 0,021 | 0,029 | 0,034 | 0,042 | 0,051 | 0,065 | 0,071 |
| 3 | 0,8 x D | 0,15 x D | 0,2 x D | 70 | – | 100 | fz | 0,011 | 0,014 | 0,017 | 0,023 | 0,027 | 0,034 | 0,041 | 0,052 | 0,057 |
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. For rougher tool with 6 flutes, use ap in slotting 60% of table value. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters on diameters >12mm.
