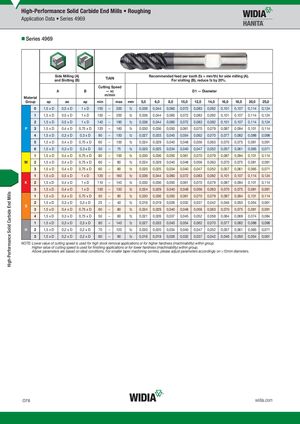

Series 4969

	Si an	de Milling ( d Slotting	A) (B)		TiA	lN			Recomm	ended fe For	ed per t slotting	ooth (fz (B), redu	= mm/th) ce fz by	for side 20%.	milling (	A).
Material	A		B	Cutti	ng — v m/m	Speed c in						D1 — D	iameter
Group	ap	ae	ap	min		max	mm	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
0	1,5 x D	0,5 x D	1 x D	150	–	200	fz	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,107	0,114	0,124
1	1,5 x D	0,5 x D	1 x D	150	–	200	fz	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,107	0,114	0,124
2	1,5 x D	0,5 x D	1 x D	140	–	190	fz	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,107	0,114	0,124
P 3	1,5 x D	0,4 x D	0,75 x D	120	–	160	fz	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,094	0,101	0,114
4	1,5 x D	0,3 x D	0,3 x D	90	–	150	fz	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,082	0,088	0,098
5	1,5 x D	0,4 x D	0,75 x D	60	–	100	fz	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,075	0,081	0,091
6	1,5 x D	0,3 x D	0,3 x D	50	–	75	fz	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
1	1,5 x D	0,4 x D	0,75 x D	80	–	100	fz	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,094	0,101	0,114
M 2	1,5 x D	0,4 x D	0,75 x D	60	–	80	fz	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,075	0,081	0,091
3	1,5 x D	0,4 x D	0,75 x D	60	–	80	fz	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
1	1,5 x D	0,5 x D	1 x D	120	–	160	fz	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,107	0,114	0,124
K 2	1,5 x D	0,4 x D	1 x D	110	–	140	fz	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,094	0,101	0,114
3	1,5 x D	0,4 x D	1 x D	100	–	130	fz	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,075	0,081	0,091
1	1,5 x D	0,4 x D	0,75 x D	50	–	90	fz	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,094	0,101	0,114
2	1,5 x D	0,3 x D	0,3 x D	25	–	40	fz	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
S 3	1,5 x D	0,4 x D	0,75 x D	60	–	80	fz	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,075	0,081	0,091
4	1,5 x D	0,3 x D	0,75 x D	50	–	60	fz	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
1	1,5 x D	0,3 x D	0,3 x D	80	–	140	fz	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,082	0,088	0,098
H 2	1,5 x D	0,2 x D	0,2 x D	70	–	120	fz	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
3	1,5 x D	0,2 x D	0,2 x D	60	–	90	fz	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061

Higher value of cutting speed is used for ﬁnishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
