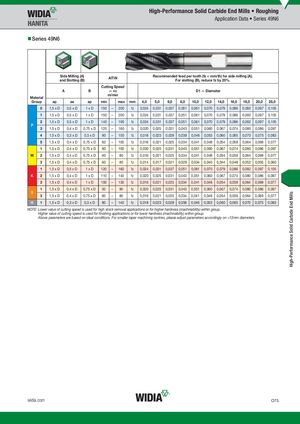

Application Data • Series 49N6
Series 49N6
| Sid an | e Milling ( d Slotting | A) (B) | A | lT | iN | Recom | mende | dfeedp For slott | er tooth ing (B), | (fz = m reduce f | m/th) for z by 20 | side mi %. | lling (A) | . | ||||
| A | B | Cuttin m | g — v /m | Speed c in | D1 | — Diam | eter | |||||||||||
| Material | ||||||||||||||||||
| Group | ap | ae | ap | min | max | mm | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 20,0 | 25,0 | |
| 0 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | fz | 0,024 | 0,031 | 0,037 | 0,051 | 0,061 | 0,070 | 0,079 | 0,086 | 0,092 | 0,097 | 0,105 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 150 | – | 200 | fz | 0,024 | 0,031 | 0,037 | 0,051 | 0,061 | 0,070 | 0,079 | 0,086 | 0,092 | 0,097 | 0,105 |
| 2 | 1,5 x D | 0,5 x D | 1 x D | 140 | – | 190 | fz | 0,024 | 0,031 | 0,037 | 0,051 | 0,061 | 0,070 | 0,079 | 0,086 | 0,092 | 0,097 | 0,105 |
| P 3 | 1,5 x D | 0,4 x D | 0,75 x D | 120 | – | 160 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,060 | 0,067 | 0,074 | 0,080 | 0,086 | 0,097 |
| 4 | 1,5 x D | 0,3 x D | 0,5 x D | 90 | – | 150 | fz | 0,018 | 0,023 | 0,028 | 0,038 | 0,046 | 0,053 | 0,060 | 0,065 | 0,070 | 0,075 | 0,083 |
| 5 | 1,5 x D | 0,4 x D | 0,75 x D | 60 | – | 100 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,048 | 0,054 | 0,059 | 0,064 | 0,069 | 0,077 |
| 1 | 1,5 x D | 0,4 x D | 0,75 x D | 80 | – | 100 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,060 | 0,067 | 0,074 | 0,080 | 0,086 | 0,097 |
| M 2 | 1,5 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,048 | 0,054 | 0,059 | 0,064 | 0,069 | 0,077 |
| 3 | 1,5 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,014 | 0,017 | 0,021 | 0,029 | 0,034 | 0,040 | 0,044 | 0,048 | 0,052 | 0,055 | 0,060 |
| 1 | 1,5 x D | 0,5 x D | 1 x D | 120 | – | 160 | fz | 0,024 | 0,031 | 0,037 | 0,051 | 0,061 | 0,070 | 0,079 | 0,086 | 0,092 | 0,097 | 0,105 |
| K 2 | 1,5 x D | 0,4 x D | 1 x D | 110 | – | 140 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,060 | 0,067 | 0,074 | 0,080 | 0,086 | 0,097 |
| 3 | 1,5 x D | 0,4 x D | 1 x D | 100 | – | 130 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,048 | 0,054 | 0,059 | 0,064 | 0,069 | 0,077 |
| 1 | 1,5 x D | 0,4 x D | 0,75 x D | 50 | – | 90 | fz | 0,020 | 0,025 | 0,031 | 0,043 | 0,051 | 0,060 | 0,067 | 0,074 | 0,080 | 0,086 | 0,097 |
| S 3 | 1,5 x D | 0,4 x D | 0,75 x D | 60 | – | 80 | fz | 0,016 | 0,021 | 0,025 | 0,034 | 0,041 | 0,048 | 0,054 | 0,059 | 0,064 | 0,069 | 0,077 |
| H 1 | 1,5 x D | 0,3 x D | 0,3 x D | 80 | – | 140 | fz | 0,018 | 0,023 | 0,028 | 0,038 | 0,046 | 0,053 | 0,060 | 0,065 | 0,070 | 0,075 | 0,083 |
Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
