Application Data • Series DQ13 • Victory™ Grades

Series DQ13 • Victory Grades

	S a	ide Milling nd Slotting	(A) (B)	WP1	5PE			Re	comme	nded fe For	ed per t slotting	ooth (fz (B), red	= mm/th uce fz b	) for sid y 20%.	e millin	g (A).
Material		A	B	Cutting — m/	Speed vc min							D1 — D	iameter
Group	ap	ae	ap	min	max	mm	3,0	4,0	5,0	6,0	7,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
0	1 x D	0,5 x D	0,75 x D	150 –	200	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
1	1 x D	0,5 x D	0,75 x D	150 –	200	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
2	1 x D	0,5 x D	0,75 x D	140 –	190	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
P 3	1 x D	0,5 x D	0,75 x D	120 –	160	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
4	1 x D	0,5 x D	0,5 x D	90 –	150	fz	0,016	0,021	0,027	0,033	0,039	0,045	0,054	0,062	0,070	0,077	0,083	0,088
5	1 x D	0,5 x D	0,75 x D	60 –	100	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
6	1 x D	0,4 x D	0,5 x D	50 –	75	fz	0,012	0,016	0,020	0,025	0,029	0,034	0,040	0,047	0,052	0,057	0,061	0,065
1	1 x D	0,5 x D	0,75 x D	90 –	115	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
M 2	1 x D	0,4 x D	0,75 x D	60 –	80	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
3	1 x D	0,4 x D	0,75 x D	60 –	70	fz	0,012	0,016	0,020	0,025	0,029	0,034	0,040	0,047	0,052	0,057	0,061	0,065
1	1 x D	0,5 x D	0,75 x D	120 –	150	fz	0,021	0,028	0,036	0,044	0,052	0,060	0,072	0,083	0,092	0,101	0,108	0,114
K 2	1 x D	0,5 x D	0,75 x D	110 –	140	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
3	1 x D	0,4 x D	0,75 x D	110 –	130	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
1	1 x D	0,3 x D	0,4 x D	50 –	90	fz	0,017	0,023	0,030	0,036	0,043	0,050	0,061	0,070	0,079	0,087	0,095	0,101
2	1 x D	0,3 x D	0,3 x D	25 –	40	fz	0,009	0,013	0,016	0,019	0,023	0,026	0,032	0,037	0,042	0,046	0,050	0,054
S 3	1 x D	0,4 x D	0,75 x D	60 –	80	fz	0,014	0,019	0,024	0,029	0,035	0,040	0,048	0,056	0,063	0,070	0,076	0,081
4	1 x D	0,4 x D	0,75 x D	50 –	60	fz	0,011	0,016	0,021	0,026	0,031	0,037	0,045	0,052	0,058	0,064	0,069	0,074
H 1	1 x D	0,2 x D	0,3 x D	80 –	140	fz	0,016	0,021	0,027	0,033	0,039	0,045	0,054	0,062	0,070	0,077	0,083	0,088

Higher value of cutting speed is used for ﬁnishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.

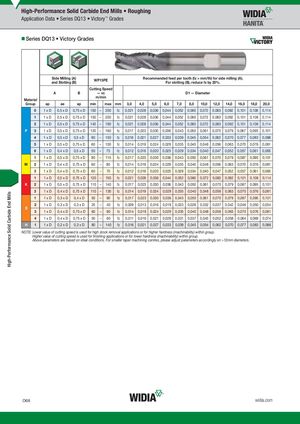

Общий каталог Widia 2017 - страница 1128
