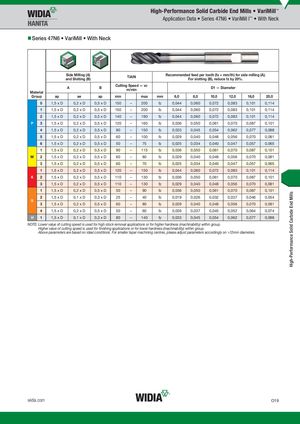

Series 47N6 • VariMill • With Neck
| S an | ide Milling (A) d Slotting (B | ) | TiAlN | R | ecommend | ed feed per For slottin | tooth (fz = g (B), reduc | mm/th) for e fz by 20% | side milling . | (A). | |||
| Material | A | B | Cuttin | g Spee m/min | d — vc | D1 — D | iameter | ||||||
| Group | ap | ae | ap | min | max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| 0 | 1,5 x D | 0,2 x D | 0,5 x D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 1 | 1,5 x D | 0,2 x D | 0,5 x D | 150 | – | 200 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| 2 | 1,5 x D | 0,2 x D | 0,5 x D | 140 | – | 190 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| P 3 | 1,5 x D | 0,2 x D | 0,5 x D | 120 | – | 160 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 4 | 1,5 x D | 0,2 x D | 0,5 x D | 90 | – | 150 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
| 5 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 100 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 6 | 1,5 x D | 0,2 x D | 0,5 x D | 50 | – | 75 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 |
| 1 | 1,5 x D | 0,2 x D | 0,5 x D | 90 | – | 115 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| M 2 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 70 | fz | 0,025 | 0,034 | 0,040 | 0,047 | 0,057 | 0,065 |
| 1 | 1,5 x D | 0,2 x D | 0,5 x D | 120 | – | 150 | fz | 0,044 | 0,060 | 0,072 | 0,083 | 0,101 | 0,114 |
| K 2 | 1,5 x D | 0,2 x D | 0,5 x D | 110 | – | 130 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 110 | – | 130 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 1 | 1,5 x D | 0,2 x D | 0,5 x D | 50 | – | 90 | fz | 0,036 | 0,050 | 0,061 | 0,070 | 0,087 | 0,101 |
| S 2 | 1,5 x D | 0,1 x D | 0,3 x D | 25 | – | 40 | fz | 0,019 | 0,026 | 0,032 | 0,037 | 0,046 | 0,054 |
| 3 | 1,5 x D | 0,2 x D | 0,5 x D | 60 | – | 80 | fz | 0,029 | 0,040 | 0,048 | 0,056 | 0,070 | 0,081 |
| 4 | 1,5 x D | 0,2 x D | 0,5 x D | 50 | – | 60 | fz | 0,026 | 0,037 | 0,045 | 0,052 | 0,064 | 0,074 |
| H 1 | 1,5 x D | 0,1 x D | 0,3 x D | 80 | – | 140 | fz | 0,033 | 0,045 | 0,054 | 0,062 | 0,077 | 0,088 |
Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
