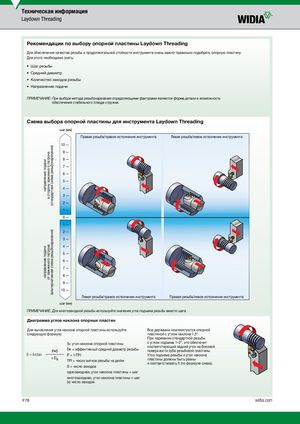

направление подачинаправление подачи в сторону зажимного патронаот зажимного патрона (стандартная схема резьбонарезания)(альтернативная схема резьбонарезания) Техническая информация Laydown Threading Рекомендации по выбору опорной пластины Laydown Threading Для обеспечения качества резьбы и продолжительной стойкости инструмента очень важно правильно подобрать опорную пластину. Для этого необходимо знать: • Шаг резьбы
  • Средний диаметр
  • Количество заходов резьбы
  • Направление подачи ПРИМЕЧАНИЕ: П ри выборе метода резьбонарезания определяющими факторами являются форма детали и возможность обеспечения стабильного отвода стружки. Схема выбора опорной пластины для инструмента Laydown Threading шаг (мм) Правая резьба/правое исполнение инструмента Левая резьба/левое исполнение инструмента 10 — 9— 8— 7— 6— 5— 4— 3— 2— 1— 0— 1— 2— 3— 4— 5— 6— 7— 8— 9— 10 — Левая резьба/правое исполнение инструмента Правая резьба/левое исполнение инструмента шаг (мм) ПРИМЕЧАНИЕ: Для многозаходной резьбы используйте значение угла подъема резьбы вместо шага. Диаграмма углов наклона опорных пластин Для вычисления угла наклона опорной пластины используйте Все державки комплектуются опорной следующую формулу: пластиной с углом наклона 1,5°. При нарезании стандартной резьбы ß= угол наклона опорной пластины с углом подъема 1–2°, это обеспечит P•S De = эффективный средний диаметр резьбы соответствующий задний угол на боковойповерхности зуба резьбовой пластины. ß = Arctan P = 1/TPI Угол подъема резьбы и угол наклона π De TPI = число витков резьбы на дюйм пластины должны быть равны и соответствовать ß (по формуле слева). S = число заходов однозаходная, угол наклона пластины = шаг многозаходная, угол наклона пластины = шаг (x) число заходов F76 widia.com
