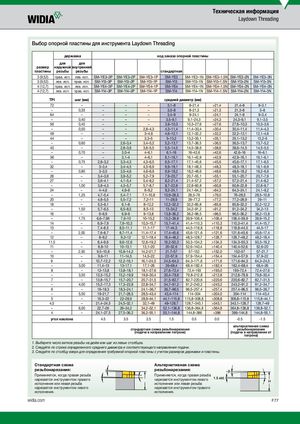

Каталог Widia токарный инструмент 2020 - страница 457

Техническая информация Laydown Threading Выбор опорной пластины для инструмента Laydown Threading державка код заказа опорной пластины для для размер наружной внутренней пластины резьбы резьбы стандартная 3 (9,52) прав. исп. лев. исп. SM–YE3–3P SM–YE3–2P SM–YE3–1P SM–YE3 SM–YE3–1N SM–YE3–1.5N SM–YE3–2N SM–YE3–3N 3 (9,52) лев. исп. прав. исп. SM–YI3–3P SM–YI3–2P SM–YI3–1P SM–YI3 SM–YI3–1N SM–YI3–1.5N SM–YI3–2N SM–YI3–3N 4 (12,7) прав. исп. лев. исп. SM–YE4–3P SM–YE4–2P SM–YE4–1P SM–YE4 SM–YE4–1N SM–YE4–1.5N SM–YE4–2N SM–YE4–3N 4 (12,7) лев. исп. прав. исп. SM–YI4–3P SM–YI4–2P SM–YI4–1P SM–YI4 SM–YI4–1N SM–YI4–1.5N SM–YI4–2N SM–YI4–3N TPI шаг (мм) средний диаметр (мм) 72 – – – – 3,1–8 8–21,4 >21,4 21,4–8 8–3,1 – 0,35 – – – 3,0–8 8–21,3 >21,3 21,3–8 3–8 64 – – – – 3,4–9 9–24,1 >24,1 24,1–9 9–3,4 – 0,40 – – – 3,5–9,1 9,1–24,3 >24,3 24,3–9,1 9,1–3,5 56 0,45 – – – 3,9–10,3 10,3–27,6 >27,6 27,6–10,3 10,3–3,9 – 0,50 – – 2,8–4,3 4,3–11,4 11,4–30,4 >30,4 30,4–11,4 11,4–4,3 48 – – – 3–4,6 4,6–12,1 12,1–32,2 >32,2 32,2–12,1 12,1–4,6 44 – – – 3,3–5 5–13,2 13,2–35,1 >35,1 35,1–13,2 13,2–5 – 0,60 – 2,6–3,4 3,4–5,2 5,2–13,7 13,7–36,5 >36,5 36,5–13,7 13,7–5,2 40 – – 2,8–3,6 3,6–5,5 5,5–14,5 14,5–38,6 >38,6 38,6–14,5 14,5–5,5 – 0,70 – 3,0–4 4–6,1 6,1–16 16–42,6 >42,6 42,6–16 16–6,1 36 – – 3,1–4 4–6,1 6,1–16,1 16,1–42,9 >42,9 42,9–16,1 16,1–6,1 – 0,75 2,8–3,2 3,3–4,3 4,3–6,5 6,5–17,1 17,1–45,6 >45,6 45,6–17,1 17,1–6,5 32 – 3–3,4 3,4–4,5 4,5–6,9 6,9–18,1 18,1–48,3 >48,3 48,3–18,1 18,1–6,9 – 0,80 3–3,5 3,5–4,6 4,6–6,9 6,9–18,2 18,2–48,6 >48,6 48,6–18,2 18,2–6,9 28 – 3,4–3,9 3,9–5,2 5,2–7,9 7,9–20,7 20,7–55,1 >55,1 55,1–20,7 20,7–7,9 27 – 3,6–4,1 4,1–5,4 5,4–8,2 8,2–21,4 21,4–57,2 >57,2 57,2–21,4 21,4–8,2 – 1,00 3,8–4,3 4,3–5,7 5,7–8,7 8,7–22,8 22,8–60,8 >60,8 60,8–22,8 22,8–8,7 24 – 4–4,6 4,6–6 6–9,2 9,2–24,1 24,1–64,3 >64,3 64,3–24,1 24,1–9,2 – 1,25 4,7–5,4 5,4–7,1 7,1–10,8 10,9–28,5 28,5–76 >76,0 76–28,5 28,5–10,8 20 – 4,8–5,5 5,5–7,2 7,2–11 11–28,9 29–77,2 >77,2 77,2–28,9 29–11 18 – 5,3–6,1 6,1–8 8–12,2 12,2–32,2 32,2–85,8 >85,8 85,8–32,2 32,2–12,2 – 1,50 5,7–6,5 6,5–8,5 8,5–13 13–34,2 34,2–91,2 >91,2 91,2–34,2 34,2–13 16 – 6–6,9 6,9–9 9–13,8 13,8–36,2 36,2–96,5 >96,5 96,5–36,2 36,2–13,8 – 1,75 6,6–7,96 7,6–10 10–15,2 15,2–39,9 39,9–106,4 >106,4 106,4–39,9 39,9–15,2 14 – 6,9–7,9 7,9–10,3 10,3–15,7 15,7–41,4 41,4–110,3 >110,3 110,3–41,4 41,4–15,7 13 – 7,4–8,5 8,5–11,1 11,1–17 17–44,5 44,5–118,8 >118,8 118,8–44,5 44,5–17 – 2,00 7,6–8,7 8,7–11,4 11,4–17,4 17,4–45,6 45,6–121,6 >121,6 121,6–45,6 45,6–17,4 12 – 8–9,2 9,2–12 12,1–18,4 18,4–48,2 48,3–128,7 >128,7 128,7–48,2 48,2–18,4 11.5 – 8,4–9,6 9,6–12,6 12,6–19,2 19,2–50,3 50,3–134,3 >134,3 134,3–50,3 50,3–19,2 11 – 8,8–10 10–13,1 13,1–20 20–52,6 52,6–140,4 >140,4 140,4–52,6 52,6–20 – 2,50 9,5–10,8 10,8–14,2 14,2–21,7 21,7–57 57–152 >152,0 152–57 57–21,7 10 – 9,6–11 11–14,5 14,5–22 22–57,9 57,9–154,4 >154,4 154,4–57,9 57,9–22 9 – 10,7–12,2 12,2–16,1 16,1–24,5 24,5–64,3 64,3–171,6 >171,6 171,6–64,3 64,3–24,5 – 3,00 11,4–13 13–17,1 17,1–26 26–68,4 68,4–182,4 >182,4 182,4–68,4 68,4–26 8 – 12–13,8 13,8–18,1 18,1–27,6 27,6–72,4 72,4–193 >193,0 193–72,4 72,4–27,6 – 3,50 13,3–15,2 15,2–19,9 19,9–30,4 30,4–79,8 79,8–212,8 >212,8 212,8–79,8 79,8–30,4 7 – 13,8–15,7 15,7–20,7 20,7–31,5 31,5–82,7 82,7–220,6 >220,6 220,6–82,7 82,7–31,5 – 4,00 15,2–17,3 17,3–22,8 22,8–34,7 34,7–91,2 91,2–243,2 >243,2 243,2–91,2 91,2–34,7 6 – 16–18,3 18,3–24,1 24,1–36,7 36,7–96,5 96,5–257,4 >257,4 257,4–96,5 96,5–36,7 – 5,00 19–21,7 21,7–28,5 28,5–43,4 43,4–114 114–304 >304,0 304–114 114–43,4 5 – 19,3–22 22–28,9 28,9–44,1 44,1–115,8 115,8–308,8 >308,8 308,8–115,8 115,8–44,1 4,5 – 21,4–24,5 24,5–32,1 32,1–49 49–128,7 128,7–343,1 >343,1 343,1–128,7 128,7–49 – 6,00 22,7–26 26–34,2 34,2–52,1 52,1–136,8 136,8–364,8 >364,8 364,8–136,8 136,8–52,1 4 – 24,1–27,5 27,5–36,2 36,2–55,1 55,1–144,8 144,8–386 >386 386–144,8 144,8–55,1 угол наклона 4.5 3.5 2.5 1.5 0.5 0.0 -0.5 -1.5 альтернативная схема стандартная схема резьбонарезания резьбонарезания (подача в направлении патрона) (подача в направлении от патрона) 1. Выберите число витков резьбы на дюйм или шаг из левых столбцов. 2. Следуйте по строке определенного среднего диаметра и соответствующего направления подачи. 3. Следуйте по столбцу вверх для определения требуемой опорной пластины с учетом размеров державки и пластины. Стандартная схема Альтернативная схема резьбонарезания: резьбонарезания: Применяется, когда правая резьба Применяется, когда правая резьба нарезается инструментом правого нарезается инструментом левого исполнения или левая резьба исполнения или левая резьба нарезается инструментом левого нарезается инструментом правого исполнения. исполнения. widia.com F77
