Каталог Widia токарный инструмент 2020 - страница 455

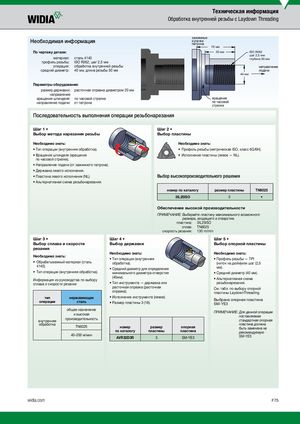

Техническая информация Обработка внутренней резьбы с Laydown Threading зажимные Необходимая информация кулачкипатрона 70 мм По чертежу детали: 35 мм ISO R262 шаг 2,5 мм материал: сталь 4140 глубина 50 мм профиль резьбы: ISO R262, шаг 2,5 мм операция: обработка внутренней резьбы направление средний диаметр: 40 мм, длина резьбы 50 мм подачи 40 мм Параметры оборудования: размер державки: расточная оправка диаметром 20 мм направление вращения шпинделя: по часовой стрелке вращение направление подачи: от патрона по часовой стрелке Последовательность выполнения операции резьбонарезания Шаг 1 • Шаг 2 • Выбор метода нарезания резьбы Выбор пластины Необходимо знать: Необходимо знать: • Тип операции (внутренняя обработка). • Профиль резьбы (метрическая ISO, класс 6G/6H).  • Вращение шпинделя (вращение • Исполнение пластины (левое — NL).  по часовой стрелке). • Направление подачи (от зажимного патрона). • Державка левого исполнения. • Пластина левого исполнения (NL). Выбор высокопроизводительного решения • Альтернативная схема резьбонарезания.  номер по каталогу размер пластины TN6025 3IL25ISO 3 • Обеспечение высокой производительности ПРИМЕЧАНИЕ: В ыбирайте пластину максимального возможного размера, входящего в отверстие. пластина: 3IL25ISO сплав: TN6025 скорость резания: 130 m/min Шаг 3 • Шаг 4 • Шаг 5 • Выбор сплава и скорости Выбор державки Выбор опорной пластины резания Необходимо знать: Необходимо знать: Необходимо знать: • Тип операции (внутренняя • Профиль резьбы — TPI • Обрабатываемый материал (сталь обработка). (ниток на дюйм)или шаг (2,5 4140).  • Средний диаметр для определения мм). • Тип операции (внутренняя обработка).  минимального диаметра отверстия • Средний диаметр (40 мм). Информация из руководства по выбору (40мм). • Альтернативная схема сплава и скорости резания • Тип инструмента — державка или резьбонарезания. расточная оправка (расточная См. табл. по выбору опорной оправка). пластины LaydownThreading.  тип нержавеющая • Исполнение инструмента (левое).операциисталь• Размер пластины 3 (16).Выбрана опорная пластинаSM-YE3 общее назначениеи высокаявнутренняяпроизводительность ПРИМЕЧАНИЕ: Д ля данной операциипоставляемаястандартная опорная обработка TN6025 номер размер опорная пластина должнабыть заменена на по каталогу пластины пластина рекомендуемую 40–200 м/мин AVR32D3R 3 SM-YE3 SM-YE3. widia.com F75
