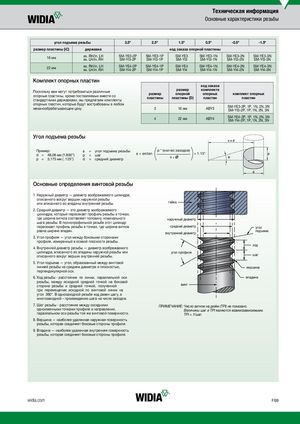

Каталог Widia токарный инструмент 2020 - страница 449

Техническая информация Основные характеристики резьбы угол подъема резьбы 3.5º 2.5º 1.5º 0.5º -0.5º -1.5º размер пластины (iC) державка код заказа опорной пластины 16 мм ex. RH/in. LH SM-YE3-2P SM-YE3-1P SM-YE3 SM-YE3-1N SM-YE3-2N SM-YE3-3Nex. LH/in. RHSM-YI3-2PSM-YI3-1PSM-YI3SM-YI3-1NSM-YI3-2NSM-YI3-3N 22 мм ex. RH/in. LH SM-YE4-2P SM-YE4-1P SM-YE4 SM-YE4-1N SM-YE4-2N SM-YE4-3Nex. LH/in. RHSM-YI4-2PSM-YI4-1PSM-YI4SM-YI4-1NSM-YI4-2NSM-YI4-3N Комплект опорных пластин код заказа Поскольку вам могут потребоваться различныеопорные пластины, кроме поставляемых вместе состандартными державками, мы предлагаем комплектыразмеркомплектаразмеропорнойопорныхкомплект опорныхпластиныпластины (D)пластинпластин опорных пластин, которые будут востребованы в любоммеханообрабатывающем цеху.3 16 мм ABY3 SM-YE3-2P, 1P, 1N, 2N, 3NSM-YI3-2P, 1P, 1N, 2N, 3N 4 22 мм ABY4 SM-YE4-2P, 1P, 1N, 2N, 3NSM-YI4-2P, 1P, 1N, 2N, 3N Угол подъема резьбы Пример:d=48,06 мм (1.892")p=3,175 мм ( .125")φ=угол подъема резьбыp=шагd=средний диаметрφ = arctan ( p * (кол-во π * заходов) ∅ )= 1.13° Основные определения винтовой резьбы 1. Наружный диаметр — диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы. гайка 2. Средний диаметр — это диаметр воображаемого цилиндра, который пересекает профиль резьбы в точках, где ширина витков составляет половину номинального наружный диаметр шага резьбы. В полнопрофильной резьбе этот цилиндр пересекает профиль резьбы в точках, где ширина витков средний диаметр угол равна ширине впадин. внутренний диаметр подъема 3. Угол профиля — угол между боковыми сторонами профиля, измеренный в осевой плоскости резьбы. ход 4. Внутренний диаметр резьбы — диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или угол профиляописанного вокруг вершин внутренней резьбы. шаг 5. Угол подъема — угол, образованный между винтовой линией резьбы на среднем диаметре и плоскостью, вершина перпендикулярной оси. 6. Ход резьбы - расстояние по линии, параллельной оси впадина резьбы, между исходной средней точкой на боковой стороне резьбы и средней точкой, полученной винт при перемещении исходной по винтовой линии на угол 360°. В однозаходной резьбе ход равен шагу, в многозаходной – произведению шага на число заходов. 7. Шаг резьбы - расстояние между соседними ПРИМЕЧАНИЕ: Ч исло витков на дюйм (TPI) не показано. одноименными точками профиля в направлении, Величины шаг и TPI являются взаимозависимыми. параллельном оси резьбы той же винтовой поверхности. TPI = 1/шаг. 8. Вершина — наиболее удаленная наружная поверхность резьбы, которая соединяет боковые стороны профиля. 9. Впадина — наиболее удаленная внутренняя поверхность резьбы, которая соединяет боковые стороны профиля. widia.com F69
