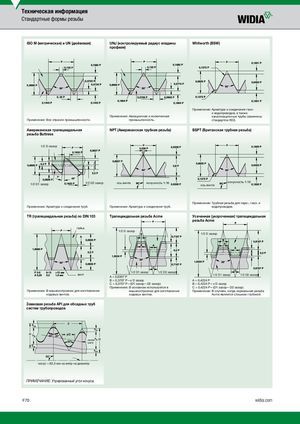

Техническая информация Стандартные формы резьбы ISO M (метрическая) и UN (дюймовая) UNJ (контролируемый радиус впадины Whitworth (BSW) профиля) Применение: Арматура и соединения газо- и водопроводов, а также Применение: Авиационная и космическая канализационные трубы (заменены Применение: Все отрасли промышленности. промышленность. стандартом ISO). Американская трапецеидальная NPT (Американская трубная резьба) BSPT (Британская трубная резьба) резьба Buttress 1/2 D зазор 1/2 D1 зазор 1/2 D2 зазор ось винта конусность 1:16 конусность 1:16ось винта Применение: Трубная резьба для паро-, газо- и Применение: Арматура и соединения труб. Применение: Арматура и соединения труб. водопроводов. TR (трапецеидальная резьба) по DIN 103 Трапецеидальная резьба Acme Усеченная (укороченная) трапецеидальная резьба Acme гайка 1/2 D зазор 1/2 D зазор 1/2 D1 зазор 1/2 D2 зазор винт A = 0,0307 P 1/2 D1 зазор 1/2 D2 зазор B = 0,3707 P—x D зазор A = 0,4224 P C = 0,3707 P—(D1 зазор—D2 зазор) B = 0,4224 P—x D зазор Применение: В основном используется в C = 0,4224 P—(D1 зазор—D2 зазор) Применение: В машиностроении для изготовления машиностроении для изготовления Применение: В случаях, когда нормальная резьба ходовых винтов. ходовых винтов. Acme является слишком глубокой. Замковая резьба API для обсадных труб систем трубопроводов линия шага конус = 62,5 мм на метр на диаметр ПРИМЕЧАНИЕ: Утрированный угол конуса. F70 widia.com
