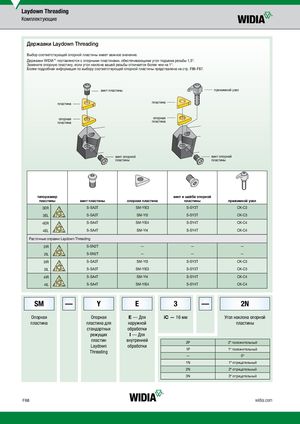

Laydown Threading Комплектующие Державки Laydown Threading Выбор соответствующей опорной пластины имеет важное значение. Державки WIDIA™ поставляются с опорными пластинами, обеспечивающими угол подъема резьбы 1,5°. Замените опорную пластину, если угол наклона вашей резьбы отличается более чем на 1°. Более подробная информация по выбору соответствующей опорной пластины представлена на стр. F86-F87. винт пластины прижимной узел пластина пластина опорнаяпластина опорнаяпластина винт опорной винт опорной пластины пластины типоразмер винт и шайба опорной пластины винт пластины опорная пластина пластины прижимной узел 3ER S-SA3T SM-YIE3 S-SY3T CK-C3 3EL S-SA3T SM-YI3 S-SY3T CK-C3 4ER S-SA4T SM-YIE4 S-SY4T CK-C4 4EL S-SA4T SM-YI4 S-SY4T CK-C4 Расточные оправки Laydown Threading 2IR S-SN2T — — — 2IL S-SN2T — — — 3IR S-SA3T SM-YI3 S-SY3T CK-C3 3IL S-SA3T SM-YIE3 S-SY3T CK-C3 4IR S-SA4T SM-YI4 S-SY4T CK-C4 4IL S-SA4T SM-YIE4 S-SY4T CK-C4 SM — Y E 3 — 2N Опорная Опорная E — Для iC — 16 мм Угол наклона опорной пластина пластина для наружной пластины стандартных обработки режущих I — Для пластин внутренней 2P 2º положительный Laydown обработки Threading 1P 1º положительный — 0º 1N 1º отрицательный 2N 2º отрицательный 3N 3º отрицательный F68 widia.com
