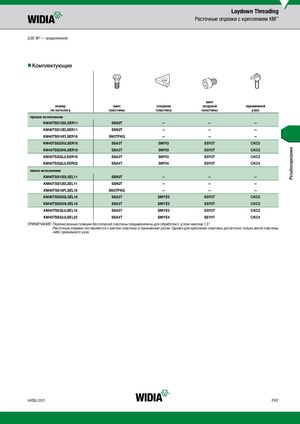

Каталог Widia токарный инструмент 2020 - страница 447

Резьбонарезание Laydown Threading Расточные оправки с креплением KM™ (LSE 90º — продолжение) nnКомплектующие винт номер винт опорная опорной прижимной по каталогу пластины пластина пластины узел правое исполнение KM40TSS10DLSER11 SSN2T — — — KM40TSS12ELSER11 SSN2T — — — KM40TSS16FLSER16 SN3TPKG — — — KM40TSS20GLSER16 SSA3T SMYI3 SSY3T CKC3 KM40TSS25HLSER16 SSA3T SMYI3 SSY3T CKC3 KM40TSS32JLSER16 SSA3T SMYI3 SSY3T CKC3 KM40TSS32JLSER22 SSA4T SMYI4 SSY4T CKC4 левое исполнение KM40TSS10DLSEL11 SSN2T — — — KM40TSS12ELSEL11 SSN2T — — — KM40TSS16FLSEL16 SN3TPKG — — — KM40TSS20GLSEL16 SSA3T SMYE3 SSY3T CKC3 KM40TSS25HLSEL16 SSA3T SMYE3 SSY3T CKC3 KM40TSS32JLSEL16 SSA3T SMYE3 SSY3T CKC3 KM40TSS32JLSEL22 SSA4T SMYE4 SSY4T CKC4 ПРИМЕЧАНИЕ: П еречисленные позиции без опорной пластины предназначены для обработки с углом наклона 1,5°. Расточные оправки поставляются с винтом пластины и прижимным узлом. Однако для крепления пластины достаточно только винта пластины либо прижимного узла. widia.com F67
