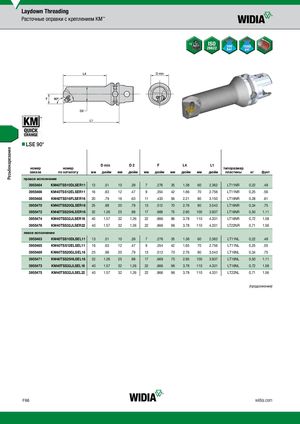

Каталог Widia токарный инструмент 2020 - страница 446

Резьбонарезание Laydown Threading Расточные оправки с креплением KM™ nnLSE 90° D min D2 F L4 L1 D min D2 F L4 L1 номер номер типоразмер заказа по каталогу мм дюйм мм дюйм мм дюйм мм дюйм мм дюйм пластины кг фунт правое исполнение 3955464 KM40TSS10DLSER11 13 .51 10 .39 7 .276 35 1.38 60 2.362 LT11NR 0,22 .49 3955466 KM40TSS12ELSER11 16 .63 12 .47 9 .354 42 1.66 70 2.756 LT11NR 0,25 .56 3955468 KM40TSS16FLSER16 20 .79 16 .63 11 .433 56 2.21 80 3.150 LT16NR 0,28 .61 3955470 KM40TSS20GLSER16 25 .98 20 .79 13 .512 70 2.76 90 3.543 LT16NR 0,34 .75 3955472 KM40TSS25HLSER16 32 1.26 25 .98 17 .669 75 2.95 100 3.937 LT16NR 0,50 1.11 3955474 KM40TSS32JLSER16 40 1.57 32 1.26 22 .866 96 3.78 110 4.331 LT16NR 0,72 1.58 3955476 KM40TSS32JLSER22 40 1.57 32 1.26 22 .866 96 3.78 110 4.331 LT22NR 0,71 1.56 левое исполнение 3955463 KM40TSS10DLSEL11 13 .51 10 .39 7 .276 35 1.38 60 2.362 LT11NL 0,22 .49 3955465 KM40TSS12ELSEL11 16 .63 12 .47 9 .354 42 1.65 70 2.756 LT11NL 0,25 .55 3955469 KM40TSS20GLSEL16 25 .98 20 .79 13 .512 70 2.76 90 3.543 LT16NL 0,34 .75 3955471 KM40TSS25HLSEL16 32 1.26 25 .98 17 .669 75 2.95 100 3.937 LT16NL 0,50 1.11 3955473 KM40TSS32JLSEL16 40 1.57 32 1.26 22 .866 96 3.78 110 4.331 LT16NL 0,72 1.58 3955475 KM40TSS32JLSEL22 40 1.57 32 1.26 22 .866 96 3.78 110 4.331 LT22NL 0,71 1.56 (продолжение) F66 widia.com
