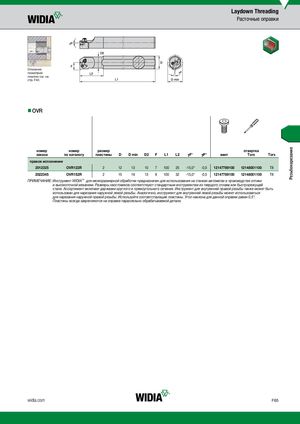

Каталог Widia токарный инструмент 2020 - страница 445

Резьбонарезание Laydown Threading Расточные оправки Описание геометрий пластин см. на стр. F42. nnOVR номер номер размер отвертка заказа по каталогу пластины D D min D2 F L1 L2 γF° γP° винт Torx Torx правое исполнение 2012325 OVR122R 2 12 13 10 7 100 25 -15,0° -0,5 12147789100 12148001100 T8 2022345 OVR152R 2 15 16 13 9 100 32 -15,0° -0,5 12147789100 12148001100 T8 ПРИМЕЧАНИЕ: И нструмент WIDIA™ для мелкоразмерной обработки предназначен для использования на станках-автоматах в производстве оптики и высокоточной механики. Размеры хвостовиков соответствуют стандартным инструментам из твердого сплава или быстрорежущей стали. Ассортимент включает державки круглого и прямоугольного сечения. Инструмент для внутренней правой резьбы также может быть использован для нарезания наружной левой резьбы. Аналогично, инструмент для внутренней левой резьбы может использоваться для нарезания наружной правой резьбы. Используйте соответствующие пластины. Угол наклона для данной оправки равен 0,5°. Пластины всегда закрепляются на оправке параллельно обрабатываемой детали. widia.com F65
