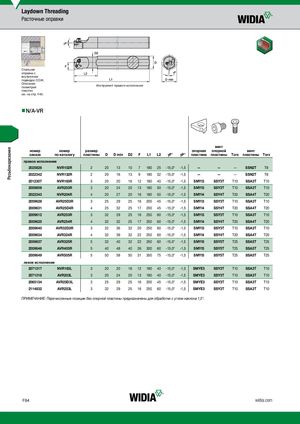

Резьбонарезание Laydown Threading Расточные оправки Стальная оправка с внутренним подводос СОЖ. Описаниегеометрий Инструмент правого исполнения пластин см. на стр. F40. nnN/A-VR винт номер номер размер опорная опорной винт заказа по каталогу пластины D D min D2 F L1 L2 γF° γP° пластина пластины Torx пластины Torx правое исполнение 2025828 NVR102R 2 20 13 10 7 180 25 -15,0° -1,5 — — — SSN2T T8 2022342 NVR132R 2 20 16 13 9 180 32 -15,0° -1,5 — — — SSN2T T8 2012307 NVR163R 3 20 20 16 12 180 40 -15,0° -1,5 SMYI3 SSY3T T10 SSA3T T10 2009609 AVR203R 3 20 24 20 13 180 50 -15,0° -1,5 SMYI3 SSY3T T10 SSA3T T10 2022343 NVR204R 4 20 27 20 16 180 50 -15,0° -1,5 SMYI4 SSY4T T20 SSA4T T20 2009628 AVR25D3R 3 25 29 25 16 200 45 -15,0° -1,5 SMYI3 SSY3T T10 SSA3T T10 2009631 AVR25D4R 4 25 32 25 17 200 45 -15,0° -1,5 SMYI4 SSY4T T20 SSA4T T20 2009612 AVR253R 3 32 29 25 16 250 60 -15,0° -1,5 SMYI3 SSY3T T10 SSA3T T10 2009625 AVR254R 4 32 32 25 17 250 60 -15,0° -1,5 SMYI4 SSY4T T20 SSA4T T20 2009640 AVR32D3R 3 32 36 32 20 250 60 -15,0° -1,5 SMYI3 SSY3T T10 SSA3T T10 2009634 AVR324R 4 32 39 32 22 250 60 -15,0° -1,5 SMYI4 SSY4T T20 SSA4T T20 2009637 AVR325R 5 32 40 32 22 250 60 -15,0° -1,5 SMYI5 SSY5T T25 SSA5T T25 2009646 AVR405R 5 40 48 40 26 300 60 -15,0° -1,5 SMYI5 SSY5T T25 SSA5T T25 2009649 AVR505R 5 50 58 50 31 350 75 -15,0° -1,5 SMYI5 SSY5T T25 SSA5T T25 левое исполнение 2071317 NVR163L 3 20 20 16 12 180 40 -15,0° -1,5 SMYE3 SSY3T T10 SSA3T T10 2071318 AVR203L 3 20 24 20 13 180 40 -15,0° -1,5 SMYE3 SSY3T T10 SSA3T T10 2065134 AVR25D3L 3 25 29 25 16 200 45 -15,0° -1,5 SMYE3 SSY3T T10 SSA3T T10 2114832 AVR253L 3 32 29 25 16 250 60 -15,0° -1,5 SMYE3 SSY3T T10 SSA3T T10 ПРИМЕЧАНИЕ: Перечисленные позиции без опорной пластины предназначены для обработки с углом наклона 1,5°. F64 widia.com
