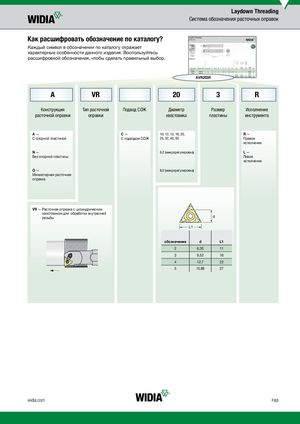

Каталог Widia токарный инструмент 2020 - страница 443

Laydown Threading Система обозначения расточных оправок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. AVR203R A VR 20 3 R Конструкция Тип расточной Подвод СОЖ Диаметр Размер Исполнение расточной оправки оправки хвостовика пластины инструмента A— C— 10, 12, 13, 16, 20, R— С опорной пластиной С подводом СОЖ 25, 32, 40, 50 Правое исполнение N— 6.2 (микрорегулировка) L— Без опорной пластины Левое исполнение O— 8.0 (микрорегулировка) Миниатюрная расточная оправка VR — Р асточная оправка с цилиндрическим хвостовиком для обработки внутренней резьбы d L1 обозначение d L1 2 6,35 11 3 9,52 16 4 12,7 22 5 15,88 27 widia.com F63
