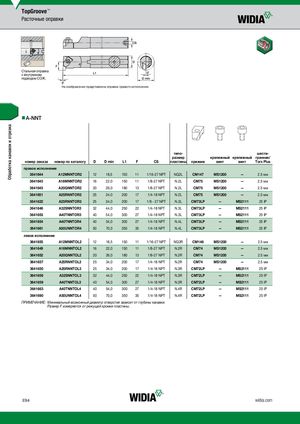

Каталог Widia токарный инструмент 2020 - страница 368

Обработка канавок и отрезка TopGroove™ Расточные оправки Стальная оправка с внутренним подводом СОЖ. На изображении представлена оправка правого исполнения. nnA-NNT типо- шести- размер крепежный крепежный гранник/ номер заказа номер по каталогу D D min L1 F CS пластины прижим винт винт Torx Plus правое исполнение 3641644 A12MNNTOR2 12 18,5 150 11 1/16-27 NPT NG2L CM147 MS1200 — 2.5 мм 3641643 A16MNNTOR2 16 22,0 150 11 1/8-27 NPT N.2L CM75 MS1200 — 2.5 мм 3641645 A20QNNTOR2 20 26,0 180 13 1/8-27 NPT N.2L CM75 MS1200 — 2.5 мм 3641651 A25RNNTOR2 25 34,0 200 17 1/4-18 NPT N.2L CM75 MS1200 — 2.5 мм 3641622 A25RNNTOR3 25 34,0 200 17 1/8 - 27 NPT N.3L CM73LP — MS2111 25 IP 3641646 A32SNNTOR3 32 44,0 250 22 1/4-18 NPT N.3L CM73LP — MS2111 25 IP 3641653 A40TNNTOR3 40 54,0 300 27 1/4-18 NPT N.3L CM73LP — MS2111 25 IP 3641654 A40TNNTOR4 40 54,0 300 27 1/4-18 NPT N.4L CM73LP — MS2111 25 IP 3641661 A50UNNTOR4 50 70,0 350 35 1/4-18 NPT N.4L CM73LP — MS2111 25 IP левое исполнение 3641655 A12MNNTOL2 12 18,5 150 11 1/16-27 NPT NG2R CM146 MS1200 — 2.5 мм 3641649 A16MNNTOL2 16 22,0 150 11 1/8-27 NPT N.2R CM74 MS1200 — 2.5 мм 3641652 A20QNNTOL2 20 26,0 180 13 1/8-27 NPT N.2R CM74 MS1200 — 2.5 мм 3641657 A25RNNTOL2 25 34,0 200 17 1/4-18 NPT N.2R CM74 MS1200 — 2.5 мм 3641650 A25RNNTOL3 25 34,0 200 17 1/4-18 NPT N.3R CM72LP — MS2111 25 IP 3641656 A32SNNTOL3 32 44,0 250 22 1/4-18 NPT N.3R CM72LP — MS2111 25 IP 3641659 A40TNNTOL3 40 54,0 300 27 1/4-18 NPT N.3R CM72LP — MS2111 25 IP 3641663 A40TNNTOL4 40 54,0 300 27 1/4-18 NPT N.4R CM72LP — MS2111 25 IP 3641690 A50UNNTOL4 50 70,0 350 35 1/4-18 NPT N.4R CM72LP — MS2111 25 IP ПРИМЕЧАНИЕ: М инимальный возможный диаметр отверстия зависит от глубины канавки. Размер F измеряется от режущей кромки пластины. E94 widia.com
