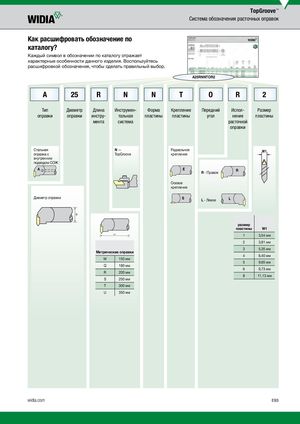

TopGroove™ Система обозначения расточных оправок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Воспользуйтесь расшифровкой обозначения, чтобы сделать правильный выбор. A25RNNTOR2 A 25 R N N T O R 2 Тип Диаметр Длина Инструмен- Форма Крепление Передний Испол- Размер оправки оправки инстру- тальная пластины пластины угол нение пластины мента система расточной оправки Стальная N— Радиальное W1 оправка с TopGroove крепление внутренним подводом СОЖ A E R - Правое R Осевое крепление Диаметр оправки S L - Левое L размер пластины W1 1 3,54 мм 2 3,81 мм 3 5,35 мм Метрические оправки 4 6,40 мм M 150 мм 5 9,65 мм Q 180 мм 6 9,73 мм R 200 мм 8 11,13 мм S 250 мм T 300 мм U 350 мм widia.com E93
