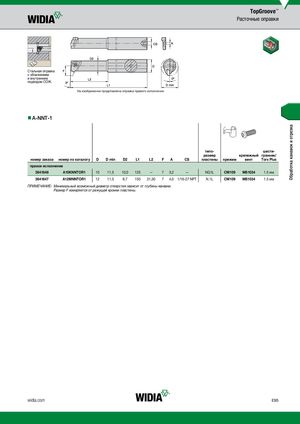

Обработка канавок и отрезка TopGroove™ Расточные оправки Стальная оправка с обнижением и внутренним подводом СОЖ. На изображении представлена оправка правого исполнения. nnA-NNT-1 типо- шести- размер крепежный гранник/ номер заказа номер по каталогу D D min D2 L1 L2 F A CS пластины прижим винт Torx Plus правое исполнение 3641648 A10KNNTOR1 10 11,5 10,0 125 — 7 3,2 — NG1L CM109 MS1034 1.5 мм 3641647 A12MNNTOR1 12 11,5 8,7 150 31,30 7 4,0 1/16-27 NPT N.1L CM109 MS1034 1.5 мм ПРИМЕЧАНИЕ: М инимальный возможный диаметр отверстия зависит от глубины канавки. Размер F измеряется от режущей кромки пластины. widia.com E95
