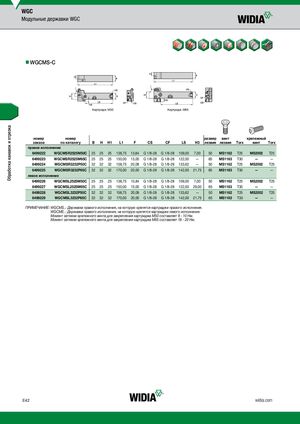

Каталог Widia токарный инструмент 2020 - страница 316

Обработка канавок и отрезка WGC Модульные державки WGC nnWGCMS-C Картридж M50 Картридж M65 номер номер размер винт крепежный заказа по каталогу B H H1 L1 F CS CF LS H3 лезвия лезвия Torx винт Torx правое исполнение 6499222 WGCMSR2525M50C 25 25 25 138,75 13,84 G 1/8-28 G 1/8-28 109,00 7,00 50 MS1162 T25 MS2002 T25 6499223 WGCMSR2525M65C 25 25 25 150,00 13,00 G 1/8-28 G 1/8-28 122,00 — 65 MS1163 T30 — — 6499224 WGCMSR3232P50C 32 32 32 158,75 20,08 G 1/8-28 G 1/8-28 133,62 — 50 MS1162 T25 MS2002 T25 6499225 WGCMSR3232P65C 32 32 32 170,00 20,00 G 1/8-28 G 1/8-28 142,00 21,75 65 MS1163 T30 — — левое исполнение 6499226 WGCMSL2525M50C 25 25 25 138,75 13,84 G 1/8-28 G 1/8-28 109,00 7,00 50 MS1162 T25 MS2002 T25 6499227 WGCMSL2525M65C 25 25 25 150,00 13,00 G 1/8-28 G 1/8-28 122,00 29,00 65 MS1163 T30 — — 6499228 WGCMSL3232P50C 32 32 32 158,75 20,08 G 1/8-28 G 1/8-28 133,62 — 50 MS1162 T25 MS2002 T25 6499229 WGCMSL3232P65C 32 32 32 170,00 20,00 G 1/8-28 G 1/8-28 142,00 21,75 65 MS1163 T30 — — ПРИМЕЧАНИЕ: W GCMS..: Державка правого исполнения, на которую крепятся картриджи правого исполнения. WGCME..: Державка правого исполнения, на которую крепятся картриджи левого исполнения. Момент затяжки крепежного винта для закрепления картриджа М50 составляет 8 - 10 Нм. Момент затяжки крепежного винта для закрепления картриджа М65 составляет 18 - 20 Нм. E42 widia.com
