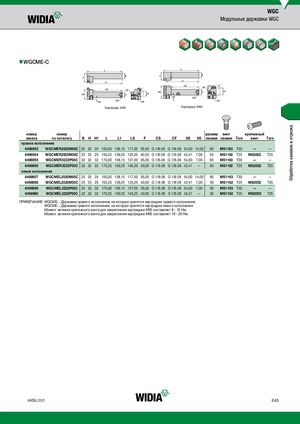

Каталог Widia токарный инструмент 2020 - страница 317

Обработка канавок и отрезка WGC Модульные державки WGC nnWGCME-C Картридж M50 Картридж M65 номер номер размер винт крепежный заказа по каталогу B H H1 L L1 LS F CS CF H2 H3 лезвия лезвия Torx винт Torx правое исполнение 6498953 WGCMER2525M65C 25 25 25 150,00 138,15 117,00 35,00 G 1/8-28 G 1/8-28 54,00 14,00 65 MS1163 T30 — — 6498954 WGCMER2525M50C 25 25 25 150,25 139,25 125,25 40,00 G 1/8-28 G 1/8-28 42,41 7,00 50 MS1162 T25 MS2002 T25 6498955 WGCMER3232P65C 32 32 32 170,00 158,15 137,00 35,00 G 1/8-28 G 1/8-28 54,00 7,00 65 MS1163 T30 — — 6498956 WGCMER3232P50C 32 32 32 170,25 159,25 145,25 40,00 G 1/8-28 G 1/8-28 42,41 — 50 MS1162 T25 MS2002 T25 левое исполнение 6498957 WGCMEL2525M65C 25 25 25 150,00 138,15 117,00 35,00 G 1/8-28 G 1/8-28 54,00 14,00 65 MS1163 T30 — — 6498958 WGCMEL2525M50C 25 25 25 150,25 139,25 125,25 40,00 G 1/8-28 G 1/8-28 42,41 7,00 50 MS1162 T25 MS2002 T25 6498959 WGCMEL3232P65C 32 32 32 170,00 158,15 137,00 35,00 G 1/8-28 G 1/8-28 54,00 7,00 65 MS1163 T30 — — 6498960 WGCMEL3232P50C 32 32 32 170,25 159,25 145,25 40,00 G 1/8-28 G 1/8-28 42,41 — 50 MS1162 T25 MS2002 T25 ПРИМЕЧАНИЕ: W GCMS..: Державка правого исполнения, на которую крепятся картриджи правого исполнения. WGCME..: Державка правого исполнения, на которую крепятся картриджи левого исполнения. Момент затяжки крепежного винта для закрепления картриджа М50 составляет 8 - 10 Нм. Момент затяжки крепежного винта для закрепления картриджа М65 составляет 18 - 20 Нм. widia.com E43
