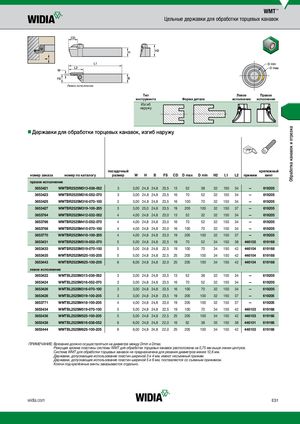

Цельные державки для обработки торцевых канавок
Левое исполнение
Тип Левое Правое
инструмента Форма детали исполнение исполнение
Изгиб наружу
nnДержавки для обработки торцевых канавок, изгиб наружу
| номер заказа | номер по каталогу | посадочный размер | W | H | B | FS | CD | D max | D min | H2 | L1 | L2 | прижим | крепежный винт |
| правое исполн | ение | |||||||||||||
| 3653421 | WMTBR2525M313-038-052 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 13 | 52 | 38 | 32 | 150 | 34 | — | 619205 |
| 3653423 | WMTBR2525M316-052-070 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 16 | 70 | 52 | 32 | 150 | 34 | — | 619205 |
| 3653425 | WMTBR2525M316-070-100 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 16 | 100 | 70 | 32 | 150 | 34 | — | 619205 |
| 3653427 | WMTBR2525M319-100-205 | 3 | 3,00 | 25,0 | 24,8 | 23,5 | 19 | 205 | 100 | 32 | 150 | 37 | — | 619205 |
| 3653764 | WMTBR2525M412-032-052 | 4 | 4,00 | 24,8 | 24,8 | 23,0 | 13 | 52 | 32 | 32 | 150 | 34 | — | 619205 |
| 3653766 | WMTBR2525M415-052-070 | 4 | 4,00 | 24,8 | 24,8 | 23,0 | 16 | 70 | 52 | 32 | 150 | 34 | — | 619205 |
| 3653768 | WMTBR2525M415-070-100 | 4 | 4,00 | 24,8 | 24,8 | 23,0 | 16 | 100 | 70 | 32 | 150 | 34 | — | 619205 |
| 3653770 | WMTBR2525M418-100-205 | 4 | 4,00 | 24,8 | 24,8 | 23,0 | 19 | 205 | 100 | 32 | 150 | 37 | — | 619205 |
| 3653431 | WMTBR2525M519-052-070 | 5 | 5,00 | 24,8 | 24,8 | 22,5 | 19 | 70 | 52 | 34 | 150 | 38 | 446102 | 619168 |
| 3653433 | WMTBR2525M519-070-100 | 5 | 5,00 | 24,8 | 24,8 | 22,5 | 19 | 100 | 70 | 34 | 150 | 42 | 446104 | 619168 |
| 3653435 | WMTBR2525M525-100-205 | 5 | 5,00 | 24,8 | 24,8 | 22,5 | 25 | 205 | 100 | 34 | 150 | 42 | 446104 | 619168 |
| 3653443 | WMTBR2525M625-100-205 | 6 | 6,00 | 24,8 | 24,8 | 22,0 | 25 | 205 | 100 | 34 | 150 | 42 | 446104 | 619168 |
| левое исполне | ние | |||||||||||||
| 3653422 | WMTBL2525M313-038-052 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 13 | 52 | 38 | 32 | 150 | 34 | — | 619205 |
| 3653424 | WMTBL2525M316-052-070 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 16 | 70 | 52 | 32 | 150 | 34 | — | 619205 |
| 3653426 | WMTBL2525M316-070-100 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 16 | 100 | 70 | 32 | 150 | 34 | — | 619205 |
| 3653428 | WMTBL2525M319-100-205 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 19 | 205 | 100 | 32 | 150 | 37 | — | 619205 |
| 3653771 | WMTBL2525M418-100-205 | 4 | 4,00 | 24,8 | 24,8 | 23,0 | 19 | 205 | 100 | 32 | 150 | 37 | — | 619205 |
| 3653434 | WMTBL2525M519-070-100 | 5 | 5,00 | 24,8 | 24,8 | 22,5 | 19 | 100 | 70 | 34 | 150 | 42 | 446103 | 619168 |
| 3653436 | WMTBL2525M525-100-205 | 5 | 5,00 | 24,8 | 24,8 | 22,5 | 25 | 205 | 100 | 34 | 150 | 42 | 446103 | 619168 |
| 3653438 | WMTBL2525M616-038-052 | 6 | 6,00 | 24,8 | 24,8 | 22,0 | 16 | 52 | 38 | 35 | 150 | 38 | 446101 | 619168 |
| 3653444 | WMTBL2525M625-100-205 | 6 | 6,00 | 24,8 | 24,8 | 22,0 | 25 | 205 | 100 | 34 | 150 | 42 | 446103 | 619168 |
ПРИМЕЧАНИЕ: Врезание должно осуществляться на диаметре между Dmin и Dmax. Режущая кромка пластины системы WMT для обработки торцевых канавок расположена на 0,75 мм выше линии центров. Система WMT для обработки торцевых канавок не предназначена для резания диаметров менее 12,6 мм. Державки, допускающие использование пластин шириной 3 и 4 мм, имеют несъемный прижим. Державки, допускающие использование пластин шириной 5 и 6 мм, поставляются со съемным прижимом. Ключи под крепёжные винты заказываются отдельно.
