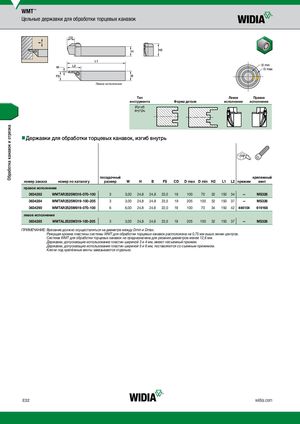

Цельные державки для обработки торцевых канавок
Левое исполнение
Тип Левое Правое
инструмента Форма детали исполнение исполнение
Изгиб внутрь
nnДержавки для обработки торцевых канавок, изгиб внутрь
посадочный крепежный
| номер заказа | размер номер по каталогу | W | H | B | FS | CD | D max D min H2 | L1 | прижим L2 | винт | ||||
| правое исполнение | ||||||||||||||
| 3634282 | WMTAR2525M316-070-100 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 16 | 100 | 70 | 32 | 150 34 | — | MS326 | |
| 3634284 | WMTAR2525M319-100-205 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 19 | 205 | 100 | 32 | 150 37 | — | MS326 | |
| 3634290 | WMTAR2525M619-070-100 | 6 | 6,00 | 24,8 | 24,8 | 22,0 | 19 | 100 | 70 | 34 | 150 42 | 446104 | 619168 | |
| левое исполнение | ||||||||||||||
| 3634285 | WMTAL2525M319-100-205 | 3 | 3,00 | 24,8 | 24,8 | 23,5 | 19 | 205 | 100 | 32 | 150 37 | — | MS326 |
ПРИМЕЧАНИЕ: Врезание должно осуществляться на диаметре между Dmin и Dmax. Режущая кромка пластины системы WMT для обработки торцевых канавок расположена на 0,75 мм выше линии центров. Система WMT для обработки торцевых канавок не предназначена для резания диаметров менее 12,6 мм. Державки, допускающие использование пластин шириной 3 и 4 мм, имеют несъемный прижим.
Державки, допускающие использование пластин шириной 5 и 6 мм, поставляются со съемным прижимом. Ключи под крепёжные винты заказываются отдельно.
