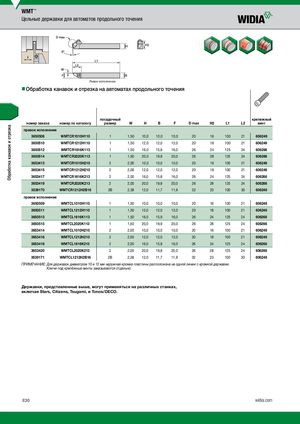

Каталог Widia токарный инструмент 2020 - страница 304
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Цельные державки для автоматов продольного точения
Левое исполнение
nnОбработка канавок и отрезка на автоматах продольного точения
| номер заказа | номер по каталогу | посадочный размер | W | H | B | F | D max | H2 | L1 | L2 | крепежный винт |
| правое исполнен | ие | ||||||||||
| 3650508 | WMTCR1010H110 | 1 | 1,50 | 10,0 | 10,0 | 10,0 | 20 | 16 | 100 | 21 | 606249 |
| 3650510 | WMTCR1212H110 | 1 | 1,50 | 12,0 | 12,0 | 12,0 | 20 | 18 | 100 | 21 | 606249 |
| 3650512 | WMTCR1616K113 | 1 | 1,50 | 16,0 | 15,9 | 16,0 | 26 | 24 | 125 | 24 | 606266 |
| 3650514 | WMTCR2020K113 | 1 | 1,50 | 20,0 | 19,9 | 20,0 | 26 | 28 | 125 | 24 | 606266 |
| 3653413 | WMTCR1010H210 | 2 | 2,00 | 10,0 | 10,0 | 10,0 | 20 | 16 | 100 | 21 | 606249 |
| 3653415 | WMTCR1212H210 | 2 | 2,00 | 12,0 | 12,0 | 12,0 | 20 | 18 | 100 | 21 | 606249 |
| 3653417 | WMTCR1616K213 | 2 | 2,00 | 16,0 | 15,8 | 16,0 | 26 | 24 | 125 | 24 | 606266 |
| 3653419 | WMTCR2020K213 | 2 | 2,00 | 20,0 | 19,8 | 20,0 | 26 | 28 | 125 | 24 | 606266 |
| 3539170 | WMTCR1212H2B16 | 2B | 2,38 | 12,0 | 11,7 | 11,9 | 32 | 23 | 100 | 30 | 606249 |
| правое исполнен | ие | ||||||||||
| 3650509 | WMTCL1010H110 | 1 | 1,50 | 10,0 | 10,0 | 10,0 | 20 | 16 | 100 | 21 | 606249 |
| 3650511 | WMTCL1212H110 | 1 | 1,50 | 12,0 | 12,0 | 12,0 | 20 | 18 | 100 | 21 | 606249 |
| 3650513 | WMTCL1616K113 | 1 | 1,50 | 16,0 | 15,9 | 16,0 | 26 | 24 | 125 | 24 | 606266 |
| 3650515 | WMTCL2020K113 | 1 | 1,50 | 20,0 | 19,9 | 20,0 | 26 | 28 | 125 | 24 | 606266 |
| 3653414 | WMTCL1010H210 | 2 | 2,00 | 10,0 | 10,0 | 10,0 | 20 | 16 | 100 | 21 | 606249 |
| 3653416 | WMTCL1212H210 | 2 | 2,00 | 12,0 | 12,0 | 12,0 | 20 | 18 | 100 | 21 | 606249 |
| 3653418 | WMTCL1616K213 | 2 | 2,00 | 16,0 | 15,8 | 16,0 | 26 | 24 | 125 | 24 | 606266 |
| 3653420 | WMTCL2020K213 | 2 | 2,00 | 20,0 | 19,8 | 20,0 | 26 | 28 | 125 | 24 | 606266 |
| 3539171 | WMTCL1212H2B16 | 2B | 2,38 | 12,0 | 11,7 | 11,9 | 32 | 23 | 100 | 30 | 606249 |
ПРИМЕЧАНИЕ: Для державок диаметром 10 и 12 мм наружная кромка пластины расположена на одной линии с кромкой державки. Ключи под крепёжные винты заказываются отдельно.
Державки, представленные выше, могут применяться на различных станках, включая Stars, Citizens, Tsugami, и Tonos/DECO.
