Пластины см. на стр. Державка прямого исполнения Державка обратного исполнения В44-В47, В120, В140, В181-В182.

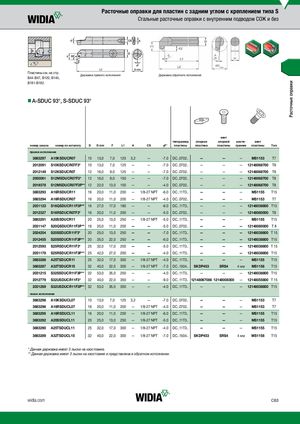

nnA-SDUC 93°, S-SDUC 93°
| типоразмер | опорная | винт опорной | шести- | винт | ||||||||||
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | пластины | пластина | пластины | гранни | к пластины | Torx |
| правое испол | нение | |||||||||||||
| 3883297 | A10KSDUCR07 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | DC..0702.. | — | — | — | MS1153 | T7 |
| 2012091 | S10KSDUCR07F3 | 10 | 13,0 | 7,0 | 125 | — | — | -7.0 | DC..0702.. | — | — | — | 12148068700 | T8 |
| 2012149 | S12KSDUCR07 | 12 | 16,0 | 9,0 | 125 | — | — | -7.0 | DC..0702.. | — | — | — | 12148068700 | T8 |
| 2050061 | S12MSDUCR07F3 | 12 | 16,0 | 9,0 | 150 | — | — | -7.0 | DC..0702.. | — | — | — | 12148068700 | T8 |
| 2019378 | S12MSDUCR07F3P | 12 | 22,0 | 13,0 | 150 | — | — | -4.0 | DC..0702.. | — | — | — | 12148068700 | T8 |
| 3883293 | A16RSDUCR11 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -6.0 | DC..11T3.. | — | — | — | MS1155 | T15 |
| 3883294 | A16RSDUCR07 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -4.0 | DC..0702.. | — | — | — | MS1153 | T7 |
| 2031123 | S16QSDUCR11F3P | 16 | 27,0 | 17,0 | 180 | — | — | -6.0 | DC..11T3.. | — | — | — | 12148038800 | T15 |
| 2012327 | S16RSDUCR07F3 | 16 | 20,0 | 11,0 | 200 | — | — | -5.0 | DC..0702.. | — | — | — | 12148080000 | T8 |
| 3883291 | A20SSDUCR11 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | DC..11T3.. | — | — | — | MS1155 | T15 |
| 2031147 | S20QSDUCR11F3P | 16 | 20,0 | 11,0 | 200 | — | — | -5.0 | DC..0702.. | — | — | — | 12148080000 | T 8 |
| 2024204 | S20SSDUCR11F3 | 20 | 25,0 | 13,0 | 250 | — | — | -7.0 | DC..11T3.. | — | — | — | 12148038800 | T 15 |
| 2012455 | S20SSDUCR11F3P | 20 | 35,0 | 22,0 | 250 | — | — | -6.0 | DC..11T3.. | — | — | — | 12148038800 | T15 |
| 2012593 | S25RSDUCR11F3 | 25 | 32,0 | 17,0 | 200 | — | — | -5.0 | DC..11T3.. | — | — | — | 12148038800 | T 15 |
| 2031178 | S25RSDUCR11F3P | 25 | 42,0 | 27,0 | 200 | — | — | -4.0 | DC..11T3.. | — | — | — | 12148038800 | T15 |
| 3883288 | A25TSDUCR11 | 25 | 32,0 | 17,0 | 300 | — | 1/8-27 NPT | -4.0 | DC..11T3.. | — | — | — | MS1155 | T15 |
| 3883287 | A32TSDUCR15 | 32 | 40,0 | 22,0 | 300 | — | 1/8-27 NPT | -7.0 | DC..1504.. | SKDP453 | SRS4 | 4мм | MS1158 | T15 |
| 2031215 | S32SSDUCR11F3P | 32 | 53,0 | 35,0 | 250 | — | — | -4.0 | DC..11T3.. | — | — | — | 12148038800 | T15 |
| 2012779 | S32USDUCR11F3 | 32 | 40,0 | 22,0 | 350 | — | — | -9.0 | DC..11T3.. | 12148067086 | 12148008300 | — | 12148055800 | T 15 |
| 2031269 левое исполн | S32USDUCR11F3P ение | 32 | 53,0 | 35,0 | 350 | — | — | -4.0 | DC..11T3.. | — | — | — | 12148038800 | T15 |
| 3883298 | A10KSDUCL07 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | DC..0702.. | — | — | — | MS1153 | T7 |
| 3883296 | A16RSDUCL07 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -4.0 | DC..0702.. | — | — | — | MS1153 | T7 |
| 3883295 | A16RSDUCL11 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -6.0 | DC..11T3.. | — | — | — | MS1155 | T15 |
| 3883292 | A20SSDUCL11 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | DC..11T3.. | — | — | — | MS1155 | T15 |
| 3883290 | A25TSDUCL11 | 25 | 32,0 | 17,0 | 300 | — | 1/8-27 NPT | -4.0 | DC..11T3.. | — | — | — | MS1155 | T15 |
| 3883289 | A32TSDUCL15 | 32 | 40,0 | 22,0 | 300 | — | 1/8-27 NPT | -7.0 | DC..1504.. | SKDP453 | SRS4 | 4мм | MS1158 | T15 |
* Данная державка имеет 3 лыски на хвостовике. ** Данная державка имеет 3 лыски на хвостовике и представлена в обратном исполнении.
