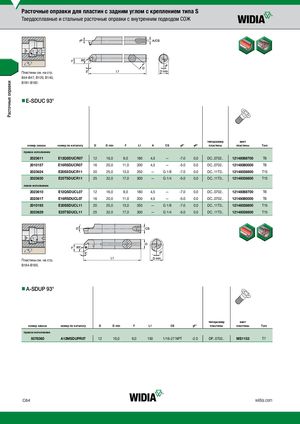

Каталог Widia токарный инструмент 2020 - страница 266
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В44-В47, В120, В140, В181-В182.
nnE-SDUC 93°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | γP° | типоразмер пластины | винт пластины | Torx |
| правое исполнение | ||||||||||||
| 2023611 | E12QSDUCR07 | 12 | 16,0 | 9,0 | 180 | 4,5 | — | -7.0 | 0.0 | DC..0702.. | 12148068700 | T8 |
| 2010157 | E16RSDUCR07 | 16 | 20,0 | 11,0 | 200 | 4,5 | — | -5.0 | 0.0 | DC..0702.. | 12148080000 | T8 |
| 2023624 | E20SSDUCR11 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -7.0 | 0.0 | DC..11T3.. | 12148038800 | T15 |
| 2023630 | E25TSDUCR11 | 25 | 32,0 | 17,0 | 300 | — | G 1/4 | -5.0 | 0.0 | DC..11T3.. | 12148038800 | T15 |
| левое исполнение | ||||||||||||
| 2023610 | E12QSDUCL07 | 12 | 16,0 | 9,0 | 180 | 4,5 | — | -7.0 | 0.0 | DC..0702.. | 12148068700 | T8 |
| 2023617 | E16RSDUCL07 | 16 | 20,0 | 11,0 | 200 | 4,5 | — | -5.0 | 0.0 | DC..0702.. | 12148080000 | T8 |
| 2010193 | E20SSDUCL11 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -7.0 | 0.0 | DC..11T3.. | 12148038800 | T15 |
| 2023629 | E25TSDUCL11 | 25 | 32,0 | 17,0 | 300 | — | G 1/4 | -5.0 | 0.0 | DC..11T3.. | 12148038800 | T15 |
Пластины см. на стр. В184-В185.
nnA-SDUP 93°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | CS | γF° | пластины | пластины | Torx | ||
| правое исполнение | ||||||||||||
| 5078360 | A12MSDUPR07 | 12 | 16,0 | 9,0 | 150 | 1/16-27 NPT | -2.0 | DP..0702.. | MS1153 | T7 |
