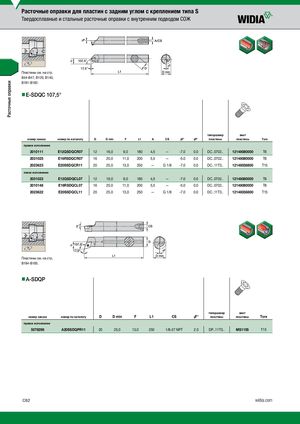

Каталог Widia токарный инструмент 2020 - страница 264
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В44-В47, В120, В140, В181-В182.
nnE-SDQC 107,5°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | γP° | пластины | пластины | Torx | |
| правое исполнение | |||||||||||||
| 2010111 | E12QSDQCR07 | 12 | 16,0 | 9,0 | 180 | 4,5 | — | -7.0 | 0.0 | DC..0702.. | 12148080000 | T8 | |
| 2031025 | E16RSDQCR07 | 16 | 20,0 | 11,0 | 200 | 5,5 | — | -5.0 | 0.0 | DC..0702.. | 12148080000 | T8 | |
| 2023623 | E20SSDQCR11 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -7.0 | 0.0 | DC..11T3.. | 12148038800 | T15 | |
| левое исполнение | |||||||||||||
| 2031023 | E12QSDQCL07 | 12 | 16,0 | 9,0 | 180 | 4,5 | — | -7.0 | 0.0 | DC..0702.. | 12148080000 | T8 | |
| 2010148 | E16RSDQCL07 | 16 | 20,0 | 11,0 | 200 | 5,5 | — | -5.0 | 0.0 | DC..0702.. | 12148080000 | T8 | |
| 2023622 | E20SSDQCL11 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -7.0 | 0.0 | DC..11T3.. | 12148038800 | T15 |
Пластины см. на стр. В184-В185.
nnA-SDQP
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | CS | γF° | пластины | пластины | Torx | ||
| правое исполнение | ||||||||||||
| 5078298 | A20SSDQPR11 | 20 | 25,0 | 13,0 | 250 | 1/8-27 NPT | 2.0 | DP..11T3.. | MS1155 | T15 |
