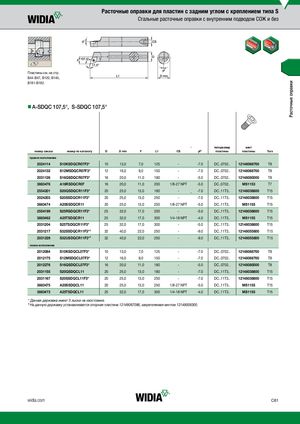

Каталог Widia токарный инструмент 2020 - страница 263
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В44-В47, В120, В140, В181-В182.
nnA-SDQC 107,5°, S-SDQC 107,5°
| номер заказа | номер по каталогу | D | D min | F | L1 | CS - | γF° | типоразмер пластины | винт пластины | Torx |
| правое исполнение | ||||||||||
| 2024114 | S10KSDQCR07F3 | 10 | 13,0 | 7,0 | 125 | - | -7.0 | DC..0702.. | 12148068700 | T8 |
| 2024132 | S12MSDQCR07F3 | 12 | 16,0 | 9,0 | 150 | - | -7.0 | DC..0702.. | 12148068700 | T8 |
| 2031126 | S16QSDQCR07F3 | 16 | 20,0 | 11,0 | 180 | - | -5.0 | DC..0702.. | 12148080000 | T8 |
| 3883476 | A16RSDQCR07 | 16 | 20,0 | 11,0 | 200 | 1/8-27 NPT | -5.0 | DC..0702.. | MS1153 | T7 |
| 2554201 | S20QSDQCR11F3 | 20 | 25,0 | 13,0 | 180 | - - | -7.0 | DC..11T3.. | 12148038800 | T15 |
| 2024203 | S20SSDQCR11F3 | 20 | 25,0 | 13,0 | 250 | - | -7.0 | DC..11T3.. | 12148038800 | T15 |
| 3883474 | A20SSDQCR11 | 20 | 25,0 | 13,0 | 250 | 1/8-27 NPT | -5.0 | DC..11T3.. | MS1155 | T15 |
| 2554199 | S25RSDQCR11F3 | 25 | 32,0 | 17,0 | 200 | - | -5.0 | DC..11T3.. | 12148038800 | T15 |
| 3883462 | A25TSDQCR11 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | -4.0 | DC..11T3.. | MS1155 | T15 |
| 2031204 | S25TSDQCR11F3 | 25 | 32,0 | 17,0 | 300 | - | -5.0 | DC..11T3.. | 12148038800 | T15 |
| 2031217 | S32SSDQCR11F31 | 32 | 40,0 | 22,0 | 250 | - | -9.0 | DC..11T3.. | 12148055800 | T15 |
| 2031229 | S32USDQCR11F31 | 32 | 40,0 | 22,0 | 250 | - | -9.0 | DC..11T3.. | 12148055800 | T15 |
| левое исполнение | ||||||||||
| 2012084 | S10KSDQCL07F3 | 10 | 13,0 | 7,0 | 125 | - | -7.0 | DC..0702.. | 12148068700 | T8 |
| 2012175 | S12MSDQCL07F3 | 12 | 16,0 | 9,0 | 150 | - | -7.0 | DC..0702.. | 12148068700 | T8 |
| 2012276 | S16QSDQCL07F3 | 16 | 20,0 | 11,0 | 180 | - | -5.0 | DC..0702.. | 12148080000 | T8 |
| 2031155 | S20QSDQCL11 | 20 | 25,0 | 13,0 | 180 | - | -7.0 | DC..11T3.. | 12148038800 | T15 |
| 2031167 | S20SSDQCL11F3 | 20 | 25,0 | 13,0 | 250 | - | -7.0 | DC..11T3.. | 12148038800 | T15 |
| 3883475 | A20SSDQCL11 | 20 | 25,0 | 13,0 | 250 | 1/8-27 NPT | -5.0 | DC..11T3.. | MS1155 | T15 |
| 3883473 | A25TSDQCL11 | 25 | 32,0 | 17,0 | 300 | 1/4-18 NPT | -4.0 | DC..11T3.. | MS1155 | T15 |
* Данная державка имеет 3 лыски на хвостовике. 1 На данную державку устанавливается опорная пластина 12148067086, закрепляемая винтом 12148008300.
