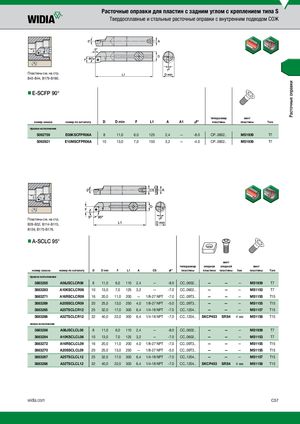

Каталог Widia токарный инструмент 2020 - страница 259
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В43-В44, В179-В180.
nnE-SCFP 90°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | A1 | γF° | типоразмер пластины | винт пластины | Torx |
| правое исполнение | |||||||||||
| 5092759 | E08KSCFPR06A | 8 | 11,0 | 6,0 | 125 | 2,4 | — | -8.0 | CP..0602.. | MS1939 | T7 |
| 5092921 | E10MSCFPR06A | 10 | 13,0 | 7,0 | 150 | 3,2 | — | -4.0 | CP..0602.. | MS1939 | T7 |
Пластины см. на стр. В28-В32, В114-В115, В139, В175-В176.
nnA-SCLC 95°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | типоразмер пластины | опорная пластина | винт опорной пластины | hex | винт пластины | Torx |
| правое исполнение | ||||||||||||||
| 3883285 | A08JSCLCR06 | 8 | 11,0 | 6,0 | 110 | 2,4 | — | -8.0 | CC..0602.. | — | — | — | MS1939 | T7 |
| 3883283 | A10KSCLCR06 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | CC..0602.. | — | — | — | MS1153 | T7 |
| 3883271 | A16RSCLCR09 | 16 | 20,0 | 11,0 | 200 | — | 1/8-27 NPT | -7.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883269 | A20SSCLCR09 | 20 | 25,0 | 13,0 | 250 | 4,0 | 1/8-27 NPT | -5.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883265 | A25TSCLCR12 | 25 | 32,0 | 17,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | — | — | — | MS1157 | T15 |
| 3883266 | A32TSCLCR12 | 32 | 40,0 | 22,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | SKCP453 | SRS4 | 4мм | MS1158 | T15 |
| левое исполнение | ||||||||||||||
| 3883286 | A08JSCLCL06 | 8 | 11,0 | 6,0 | 110 | 2,4 | — | -8.0 | CC..0602.. | — | — | — | MS1939 | T7 |
| 3883284 | A10KSCLCL06 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -7.0 | CC..0602.. | — | — | — | MS1153 | T7 |
| 3883272 | A16RSCLCL09 | 16 | 20,0 | 11,0 | 200 | 4,0 | 1/8-27 NPT | -7.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883270 | A20SSCLCL09 | 20 | 25,0 | 13,0 | 250 | — | 1/8-27 NPT | -5.0 | CC..09T3.. | — | — | — | MS1155 | T15 |
| 3883267 | A25TSCLCL12 | 25 | 32,0 | 17,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | — | — | — | MS1157 | T15 |
| 3883268 | A32TSCLCL12 | 32 | 40,0 | 22,0 | 300 | 6,4 | 1/4-18 NPT | -7.0 | CC..1204.. | SKCP453 | SRS4 | 4мм | MS1158 | T15 |
