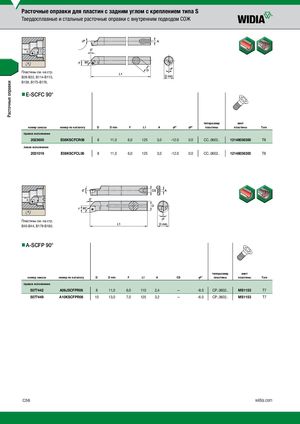

Каталог Widia токарный инструмент 2020 - страница 258
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В28-В32, В114-В115, В139, В175-В176.
nnE-SCFC 90°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | A | γF° | γP° | пластины | пластины | Torx | |
| правое исполнение | ||||||||||||
| 2023600 | E08KSCFCR06 | 8 | 11,0 | 6,0 | 125 | 3,0 | -12.0 | 0.0 | CC..0602.. | 12148036300 | T8 | |
| левое исполнение | ||||||||||||
| 2031019 | E08KSCFCL06 | 8 | 11,0 | 6,0 | 125 | 3,0 | -12.0 | 0.0 | CC..0602.. | 12148036300 | T8 |
Пластины см. на стр. В43-В44, В179-В180.
nnA-SCFP 90°
типоразмер винт
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | пластины | пластины | Torx | |
| правое исполнение | ||||||||||||
| 5077442 | A08JSCFPR06 | 8 | 11,0 | 6,0 | 110 | 2,4 | — | -8.0 | CP..0602.. | MS1153 | T7 | |
| 5077449 | A10KSCFPR06 | 10 | 13,0 | 7,0 | 125 | 3,2 | — | -6.0 | CP..0602.. | MS1153 | T7 |
