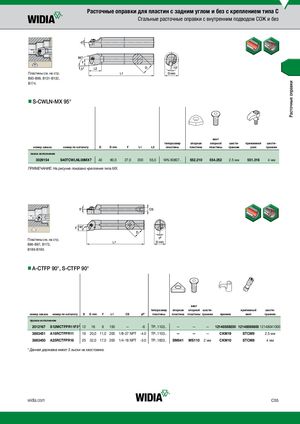

Каталог Widia токарный инструмент 2020 - страница 257
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Расточные оправки для пластин с задним углом и без с креплением типа C
Пластины см. на стр. В93-В99, В131-В132, В174.
nnS-CWLN-MX 95°
винт
типоразмер опорная опорной шести- прижимной шести-
| номер заказа | номер по каталогу | D | D min | F | L1 | L2 | пластины | пластина | пластины | гранник | узел | гранник | |
| левое исполнение | |||||||||||||
| 3029154 | S40TCWLNL08MX7 | 40 | 80,0 | 27,0 | 300 | 55,0 | WN.X0807.. | 552.210 | 554.252 | 2.5 мм | 551.316 | 4 мм |
ПРИМЕЧАНИЕ: На рисунке показано крепление типа MX.
Пластины см. на стр. В86-В87, В173, В189-В190.
nnA-CTFP 90°, S-CTFP 90°
винт
типоразмер опорная опорной шести- крепежный шести-
| номер заказа | номер по каталогу | D | D min | F | L1 | CS | γF° | пластины | пластина | пластины гранник | прижим | винт | гранник | ||||
| правое исполнение | |||||||||||||||||
| 2012167 | S12MCTFPR11F3* | 12 | 16 | 9 | 150 | — | -6 | TP..1103.. | — | — | — | 12148589200 12148589800 12148041000 | |||||
| 3883451 | A16RCTFPR11 | 16 20,0 11,0 200 1/8-27 NPT -4.0 TP..1103.. | — | — | — | CKM19 | STCM9 | 2.5 мм | |||||||||
| 3883450 | A25RCTFPR16 | 25 32,0 17,0 200 1/4-18 NPT -3.0 TP..1603.. | SM841 | MS110 | 2 мм | CKM10 | STCM8 | 4 мм |
* Данная державка имеет 3 лыски на хвостовике.
