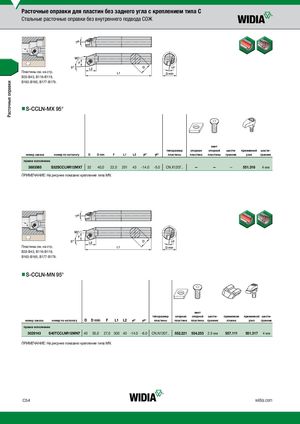

Расточные оправки для пластин без заднего угла с креплением типа C
Стальные расточные оправки без внутреннего подвода СОЖ
Пластины см. на стр. В33-В43, В116-В119, В163-В165, В177-В179.
nnS-CCLN-MX 95°
винт
типоразмер опорная опорной шести- прижимной шести-
| номер заказа | номер по каталогу | D | D min | F | L1 | L2 | γF° | γP° | пластины | пластина | пластины | гранник | узел | гранник | |||
| правое исполнение | |||||||||||||||||
| 3883565 | S32SCCLNR12MX7 | 32 | 40,0 | 22,0 | 251 | 43 | -14.0 -5.0 | CN.X1207.. | — | — | — | 551.316 | 4 мм |
ПРИМЕЧАНИЕ: На рисунке показано крепление типа MN.
Пластины см. на стр. В33-В43, В116-В119, В163-В165, В177-В179.
nnS-CCLN-MN 95°
винт
| типоразмер | опорная | опорной | шести- | прижимная | прижимной | шести- | |||||||||
| номер заказа | номер по каталогу | DDmin | F | L1 L2 | γF° | γP° | пластины | пластина | пластины | гранник | планка | узел | гранник | ||
| правое исполнение | |||||||||||||||
| 3029143 | S40TCCLNR12MN7 | 40 | 55,0 | 27,0 300 40 -14.0 -6.0 CN.N1207.. | 552.221 554.253 | 2.5 мм | 557.111 | 551.317 | 4 мм |
ПРИМЕЧАНИЕ: На рисунке показано крепление типа MN.
