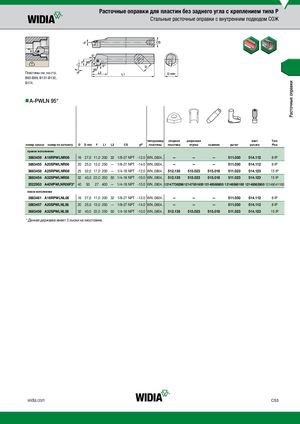

Каталог Widia токарный инструмент 2020 - страница 255
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Расточные оправки для пластин без заднего угла с креплением типа P
Пластины см. на стр. В93-В99, В131-В132, В174.
nnA-PWLN 95°
| номер заказа | номер по каталогу | D D min | F L1 | L2 CS | γF° | типоразмер пластины | опорная пластина | разрезная втулка | съемник | рычаг | винт рычага | Torx Plus |
| правое исп | олнение | |||||||||||
| 3883459 | A16RPWLNR06 | 16 27,0 | 11,0 200 | 32 1/8-27 NPT | -12.0 | WN..0604.. | — | — | — | 511.030 | 514.112 | 8 IP |
| 3883455 | A20SPWLNR06 | 20 25,0 | 13,0 250 | — 1/8-27 NPT | -14.0 | WN..0604.. | — | — | — | 511.030 | 514.112 | 8 IP |
| 3883458 | A25RPWLNR08 | 25 32,0 | 17,0 200 | — 1/4-18 NPT | -12.0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3883454 | A32SPWLNR08 | 32 40,0 | 22,0 250 | 50 1/4-18 NPT | -10.0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 2022953 | A40VPWLNR08F3 | 40 50 | 27 400 | — 1/4-18 NPT | -10.0 | WN..0804..1 | 2147736286 | 12147551600 | 12148560800 | 12148560100 | 12148562600 | 12148041100 |
| левое испо | лнение | |||||||||||
| 3883461 | A16RPWLNL06 | 16 27,0 | 11,0 200 | 32 1/8-27 NPT | -12.0 | WN..0604.. | — | — | — | 511.030 | 514.112 | 8 IP |
| 3883457 | A20SPWLNL06 | 20 25,0 | 13,0 250 | — 1/8-27 NPT | -14.0 | WN..0604.. | — | — | — | 511.030 | 514.112 | 8 IP |
| 3883456 | A32SPWLNL08 | 32 40,0 | 22,0 250 | 50 1/4-18 NPT | -10.0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
* Данная державка имеет 3 лыски на хвостовике.
