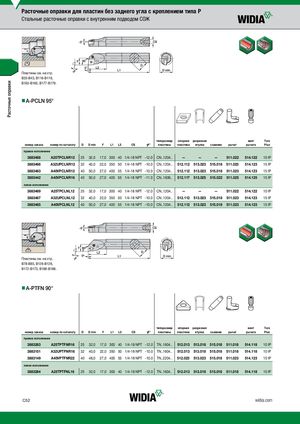

Расточные оправки для пластин без заднего угла с креплением типа P

Пластины см. на стр. В33-В43, В116-В119, В163-В165, В177-В179.

nnA-PCLN 95°

типоразмер опорная разрезная винт Torx

номер заказаномер по каталогуDD min Fпластины γF° CS L2 L1 пластинавтулкасъемникрычагрычагаPlus
правое исполнение
3883468A25TPCLNR1225 32,017,0 300 40 1/4-18 NPT -12.0 CN..1204..———511.022514.12210 IP
3883466A32UPCLNR1232 40,022,0 350 50 1/4-18 NPT -10.0 CN..1204..512.112 513.023 515.018 511.023514.12315 IP
3883463A40VPCLNR1240 50,027,0 400 55 1/4-18 NPT -10.0 CN..1204..512.112 513.023 515.018 511.023514.12315 IP
3883442A40VPCLNR1640 50,027,0 400 55 1/4-18 NPT -11.0 CN..1606..512.117 513.025 515.022 511.025514.12515 IP
левое исполнение
3883469A25TPCLNL1225 32,017,0 300 40 1/4-18 NPT -12.0 CN..1204..———511.022514.12210 IP
3883467A32UPCLNL1232 40,022,0 350 50 1/4-18 NPT -10.0 CN..1204..512.112 513.023 515.018 511.023514.12315 IP
3883465A40VPCLNL1240 50,027,0 400 55 1/4-18 NPT -10.0 CN..1204..512.112 513.023 515.018 511.023514.12315 IP

Пластины см. на стр. В78-В85, В126-В128, В172-В173, В188-В188.

nnA-PTFN 90°

типоразмер опорная разрезная винт Torx

номер заказаномер по каталогуDD min Fпластины γF° CS L2 L1 пластинарычаг съемник втулка рычагаPlus
правое исполнение
3883263A25TPTFNR1625 32,017,0 300 40 1/4-18 NPT -12.0 TN..1604..512.013 513.018 515.018 511.018514.11810 IP
3883151A32UPTFNR1632 40,022,0 350 50 1/4-18 NPT -10.0 TN..1604..512.013 513.018 515.018 511.018514.11810 IP
3883149A40VPTFNR2240 48,027,0 400 55 1/4-18 NPT -10.0 TN..2204..512.023 513.023 515.018 511.023514.12315 IP
левое исполнение
3883264A25TPTFNL1625 32,017,0 300 40 1/4-18 NPT -12.0 TN..1604..512.013 513.018 515.018 511.018514.11810 IP
