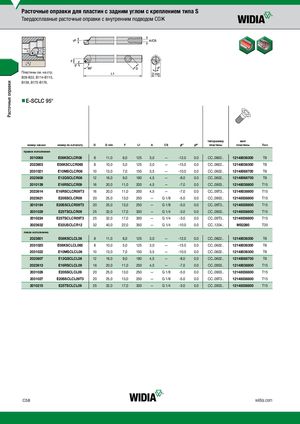

Каталог Widia токарный инструмент 2020 - страница 260
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Твердосплавные расточные оправки с внутренним подводом СОЖ
Пластины см. на стр. В28-В32, В114-В115, В139, В175-В176.
nnE-SCLC 95°
| номер заказа | номер по каталогу | D | D min | F | L1 | A | CS | γF° | γP° | типоразмер пластины | винт пластины | Torx |
| правое исполнение | ||||||||||||
| 2010068 | E08KSCLCR06 | 8 | 11,0 | 6,0 | 125 | 3,0 | — | -12.0 | 0.0 | CC..0602.. | 12148036300 | T8 |
| 2023603 | E08KSCLCR065 | 8 | 10,0 | 5,0 | 125 | 3,0 | — | -15.0 | 0.0 | CC..0602.. | 12148036300 | T8 |
| 2031021 | E10MSCLCR06 | 10 | 13,0 | 7,0 | 150 | 3,5 | — | -10.0 | 0.0 | CC..0602.. | 12148068700 | T8 |
| 2023608 | E12QSCLCR06 | 12 | 16,0 | 9,0 | 180 | 4,5 | — | -8.0 | 0.0 | CC..0602.. | 12148068700 | T8 |
| 2010139 | E16RSCLCR09 | 16 | 20,0 | 11,0 | 200 | 4,5 | — | -7.0 | 0.0 | CC..0903.. | 12148038800 | T15 |
| 2023614 | E16RSCLCR09T3 | 16 | 20,0 | 11,0 | 200 | 4,5 | — | -7.0 | 0.0 | CC..09T3.. | 12148038800 | T15 |
| 2023621 | E20SSCLCR09 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -5.0 | 0.0 | CC..0903.. | 12148038800 | T15 |
| 2010184 | E20SSCLCR09T3 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -5.0 | 0.0 | CC..09T3.. | 12148038800 | T15 |
| 2031029 | E25TSCLCR09 | 25 | 32,0 | 17,0 | 300 | — | G 1/4 | -3.0 | 0.0 | CC..0903.. | 12148038800 | T15 |
| 2010224 | E25TSCLCR09T3 | 25 | 32,0 | 17,0 | 300 | — | G 1/4 | -3.0 | 0.0 | CC..09T3.. | 12148038800 | T15 |
| 2023632 | E32USCLCR12 | 32 | 40,0 | 22,0 | 350 | — | G 1/4 | -10.0 | 0.0 | CC..1204.. | MS2260 | T20 |
| левое исполнение | ||||||||||||
| 2023601 | E08KSCLCL06 | 8 | 11,0 | 6,0 | 125 | 3,0 | — | -12.0 | 0.0 | CC..0602.. | 12148036300 | T8 |
| 2031020 | E08KSCLCL065 | 8 | 10,0 | 5,0 | 125 | 3,0 | — | -15.0 | 0.0 | CC..0602.. | 12148036300 | T8 |
| 2031022 | E10MSCLCL06 | 10 | 13,0 | 7,0 | 150 | 3,5 | — | -10.0 | 0.0 | CC..0602.. | 12148036300 | T8 |
| 2023607 | E12QSCLCL06 | 12 | 16,0 | 9,0 | 180 | 4,5 | — | -8.0 | 0.0 | CC..0602.. | 12148068700 | T8 |
| 2023613 | E16RSCLCL09 | 16 | 20,0 | 11,0 | 200 | 4,5 | — | -7.0 | 0.0 | CC..0903.. | 12148038800 | T15 |
| 2031026 | E20SSCLCL09 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -5.0 | 0.0 | CC..0903.. | 12148038800 | T15 |
| 2031027 | E20SSCLCL09T3 | 20 | 25,0 | 13,0 | 250 | — | G 1/8 | -5.0 | 0.0 | CC..09T3.. | 12148038800 | T15 |
| 2010215 | E25TSCLCL09 | 25 | 32,0 | 17,0 | 300 | — | G 1/4 | -3.0 | 0.0 | CC..0903.. | 12148038800 | T15 |
