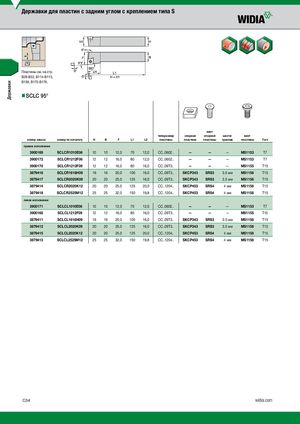

Каталог Widia токарный инструмент 2020 - страница 236
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В28-В32, В114-В115, В139, В175-В176.
nnSCLC 95°
винт
типоразмер опорная опорной шести- винт
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник пластины Torx
правое исполнение
| 3900169 | SCLCR1010E06 | 10 | 10 | 12,0 | 70 | 12,0 | CC..0602.. | — | — | — | MS1153 | T7 | |
| 3900172 | SCLCR1212F06 | 12 | 12 | 16,0 | 80 | 12,0 | CC..0602.. | — | — | — | MS1153 | T7 | |
| 3900170 | SCLCR1212F09 | 12 | 12 | 16,0 | 80 | 16,0 | CC..09T3.. | — | — | — | MS1155 | T15 | |
| 3879416 | SCLCR1616H09 | 16 | 16 | 20,0 | 100 | 16,0 | CC..09T3.. | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879417 | SCLCR2020K09 | 20 | 20 | 25,0 | 125 | 16,0 | CC..09T3.. | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879414 | SCLCR2020K12 | 20 | 20 | 25,0 | 125 | 20,0 | CC..1204.. | SKCP453 | SRS4 | 4 мм | MS1158 | T15 | |
| 3879418 | SCLCR2525M12 | 25 | 25 | 32,0 | 150 | 19,8 | CC..1204.. | SKCP453 | SRS4 | 4 мм | MS1158 | T15 |
левое исполнение
| 3900171 | SCLCL1010E06 | 10 | 10 | 12,0 | 70 | 12,0 | CC..0602.. | — | — | — | MS1153 | T7 | |
| 3900168 | SCLCL1212F09 | 12 | 12 | 16,0 | 80 | 16,0 | CC..09T3.. | — | — | — | MS1155 | T15 | |
| 3879411 | SCLCL1616H09 | 16 | 16 | 20,0 | 100 | 16,0 | CC..09T3.. | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879412 | SCLCL2020K09 | 20 | 20 | 25,0 | 125 | 16,0 | CC..09T3.. | SKCP343 | SRS3 | 3.5 мм | MS1156 | T15 | |
| 3879415 | SCLCL2020K12 | 20 | 20 | 25,0 | 125 | 20,0 | CC..1204.. | SKCP453 | SRS4 | 4 мм | MS1158 | T15 | |
| 3879413 | SCLCL2525M12 | 25 | 25 | 32,0 | 150 | 19,8 | CC..1204.. | SKCP453 | SRS4 | 4 мм | MS1158 | T15 |
