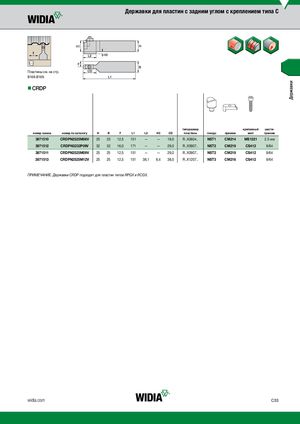

Каталог Widia токарный инструмент 2020 - страница 235
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В168-В169.
nnCRDP
типоразмер крепежный шести-
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | H3 | CD | пластины | гнездо | прижим | винт | гранник |
| 3871510 | CRDPN2525M06V | 25 | 25 | 12,5 | 151 | — | — | 19,0 | R..X0604.. | NST1 | CM214 | MS1321 | 2.5 мм |
| 3871512 | CRDPN3232P09V | 32 | 32 | 16,0 | 171 | — | — | 29,0 | R..X0907.. | NST2 | CM219 | CS412 | 9/64 |
| 3871511 | CRDPN2525M09V | 25 | 25 | 12,5 | 151 | — | — | 29,0 | R..X0907.. | NST2 | CM219 | CS412 | 9/64 |
| 3871513 | CRDPN2525M12V | 25 | 25 | 12,5 | 151 | 38,1 | 6,4 | 38,0 | R..X1207.. | NST3 | CM216 | CS412 | 9/64 |
ПРИМЕЧАНИЕ. Державки CRDP подходят для пластин типов RPGX и RCGX.
