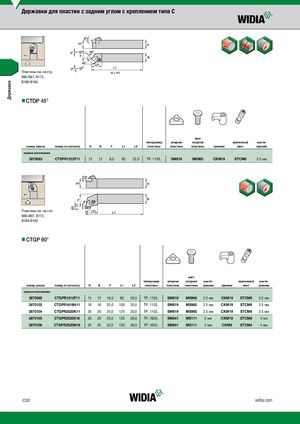

Каталог Widia токарный инструмент 2020 - страница 234

Предыдущая страница Следующая страница

Навигация

Пластины см. на стр. В86-В87, В173, В189-В190.

nnCTDP 45°

винт

типоразмер опорная опорной крепежный шести-

номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины прижим винт гранник

правое исполнение

3870083 CTDPR1212F11 12 12 6,0 80 22,0 TP..1103.. SM819 MS960 CKM19 STCM9 2.5 мм

Пластины см. на стр. В86-В87, В173, В189-В190.

nnCTGP 90°

винт

типоразмер опорная опорной шести- крепежный шести-

номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник прижим винт гранник

правое исполнение

3870092CTGPR1212F11121216,08020,0TP..1103..SM819MS9602.5 ммCKM19STCM92.5 мм
3870103CTGPR1616H11161620,010020,0TP..1103..SM819MS9602.5 ммCKM19STCM92.5 мм
3870104CTGPR2020K11202025,012520,0TP..1103..SM819MS9602.5 ммCKM19STCM92.5 мм
3870105CTGPR2020K16202025,012526,0TP..1603..SM841MS1112 ммCKM10STCM84 мм
3870106CTGPR2525M16252532,015026,0TP..1603..SM841MS1112 ммCKM9STCM44 мм
