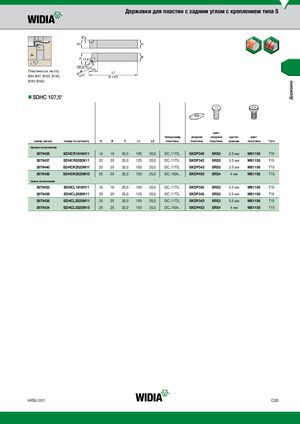

Каталог Widia токарный инструмент 2020 - страница 237
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В44-В47, В120, В140, В181-В182.
nnSDHC 107,5°
винт
типоразмер опорная опорной шести- винт
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник пластины Torx
правое исполнение
| 3879435 | SDHCR1616H11 | 16 | 16 | 20,0 | 100 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879437 | SDHCR2020K11 | 20 | 20 | 25,0 | 125 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879440 | SDHCR2525M11 | 25 | 25 | 32,0 | 150 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879436 | SDHCR2525M15 | 25 | 25 | 32,0 | 150 | 25,0 | DC..1504.. | SKDP453 | SRS4 | 4 мм | MS1158 | T15 |
левое исполнение
| 3879433 | SDHCL1616H11 | 16 | 16 | 20,0 | 100 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879439 | SDHCL2020K11 | 20 | 20 | 25,0 | 125 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879438 | SDHCL2525M11 | 25 | 25 | 32,0 | 150 | 20,0 | DC..11T3.. | SKDP343 | SRS3 | 3.5 мм | MS1156 | T15 |
| 3879434 | SDHCL2525M15 | 25 | 25 | 32,0 | 150 | 25,0 | DC..1504.. | SKDP453 | SRS4 | 4 мм | MS1158 | T15 |
