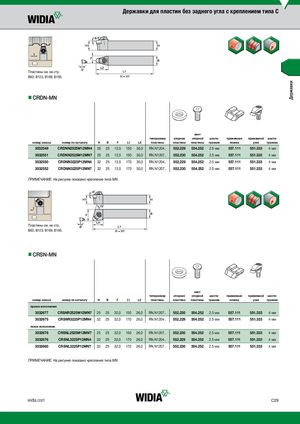

Каталог Widia токарный инструмент 2020 - страница 231
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В63, В123, В169, В185.
nnCRDN-MN
винт
| типоразмер | опорная | опорной | шести- | прижимная | прижимной | шести- | ||||||||
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | планка | узел | гранник | |
| 3032549 | CRDNN2525M12MN4 | 25 | 25 | 12,5 | 150 | 30,0 | RN.N1204.. | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм | |
| 3032551 | CRDNN2525M12MN7 | 25 | 25 | 12,5 | 150 | 30,0 | RN.N1207.. | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм | |
| 3032550 | CRDNN3225P12MN4 | 32 | 25 | 12,5 | 170 | 30,0 | RN.N1204.. | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм | |
| 3032552 | CRDNN3225P12MN7 | 32 | 25 | 12,5 | 170 | 30,0 | RN.N1207.. | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN.
Пластины см. на стр. В63, В123, В169, В185.
nnCRSN-MN
винт
| типоразмер | опорная | опорной | шести- | прижимная | прижимной | шести- | ||||||||
| номер заказа | номер по каталогу | H | B | F | L1 | L2 | пластины | пластина | пластины | гранник | планка | узел | гранник |
правое исполнение
| 3032677 | CRSNR2525M12MN7 | 25 | 25 | 32,0 | 150 | 26,0 | RN.N1207.. | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 3032675 | CRSNR3225P12MN4 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N1204.. | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
левое исполнение
| 3032678 | CRSNL2525M12MN7 | 25 | 25 | 32,0 | 150 | 26,0 | RN.N1207.. | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 3032676 | CRSNL3225P12MN4 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N1204.. | 552.229 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
| 3032680 | CRSNL3225P12MN7 | 32 | 25 | 32,0 | 170 | 26,0 | RN.N1207.. | 552.230 | 554.252 | 2.5 мм | 557.111 | 551.333 | 4 мм |
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MN.
