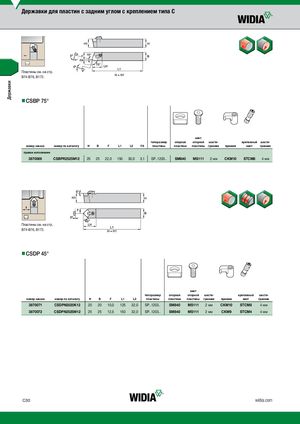

Каталог Widia токарный инструмент 2020 - страница 232

Державки для пластин с задним углом с креплением типа С


Пластины см. на стр.
В74-В76, В172.
Державки


CSBP 75°
nn


винт
типоразмер опорная опорной шести- крепежный шести-
номер заказа номер по каталогу H B F L1 L2 FA пластины пластина пластины гранник прижим винт гранник
правое исполнение
3870069 CSBPR2525M12 25 25 22,0 150 30,0 3,1 SP..1203.. SM840 MS111 2 мм CKM10 STCM8 4 мм


Пластины см. на стр.
В74-В76, В172.


CSDP 45°
nn


винт
типоразмер опорная опорной шести- крепежный шести-
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник прижим винт гранник
3870071 CSDPN2020K12 20 20 10,0 125 32,0 SP..1203.. SM840 MS111 2 мм CKM10 STCM8 4 мм
3870072 CSDPN2525M12 25 25 12,5 150 32,0 SP..1203.. SM840 MS111 2 мм CKM9 STCM4 4 мм


C30 widia.com
