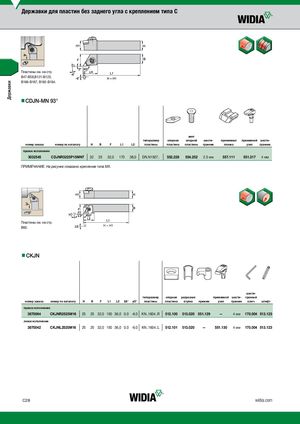

Каталог Widia токарный инструмент 2020 - страница 230

Державки для пластин без заднего угла с креплением типа С


Пластины см. на стр.
В47-В58,В121-В123,
В166-В167, В182-В184.
Державки


CDJN-MN 93°
nn


винт
типоразмер опорная опорной шести- прижимная прижимной шести-
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник планка узел гранник
правое исполнение
3032545 CDJNR3225P15MN7 32 25 32,0 170 38,0 DN.N1507.. 552.228 554.252 2.5 мм 557.111 551.317 4 мм
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.


Пластины см. на стр.
H = H1
В60.


CKJN
nn


шести-
типоразмер опорная разрезная прижимной шести- гранный
номер заказа номер по каталогу H B F L1 L2 λS° γO° пластины пластина втулка прижим узел гранник ключ штифт
правое исполнение
3870064 CKJNR2525M16 25 25 32,0 150 36,0 0.0 -6.0 KN..1604..R 512.100 513.020 551.129 — 4 мм 170.004 513.123
левое исполнение
3870042 CKJNL2525M16 25 25 32,0 150 36,0 0.0 -6.0 KN..1604..L 512.101 513.020 — 551.130 4 мм 170.004 513.123


C28 widia.com
