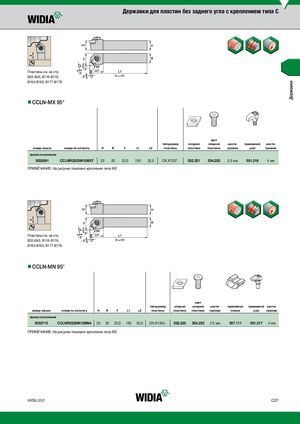

Каталог Widia токарный инструмент 2020 - страница 229

Державки для пластин без заднего угла с креплением типа С


Пластины см. на стр.
В33-В43, В116-В119,
В163-В165, В177-В179.


Державки
CCLN-MX 95°
nn


винт
типоразмер опорная опорной шести- прижимной шести-
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник узел гранник
правое исполнение
3032691 CCLNR2525M12MX7 25 25 32,0 150 32,0 CN.X1207.. 552.221 554.252 2.5 мм 551.316 4 мм
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.


Пластины см. на стр.
В33-В43, В116-В119,
В163-В165, В177-В179.


CCLN-MN 95°
nn


винт
типоразмер опорная опорной шести- прижимная прижимной шести-
номер заказа номер по каталогу H B F L1 L2 пластины пластина пластины гранник планка узел гранник
правое исполнение
3032715 CCLNR2525M12MN4 25 25 32,0 150 32,0 CN.N1204.. 552.220 554.252 2.5 мм 557.111 551.317 4 мм
ПРИМЕЧАНИЕ. На рисунке показано крепление типа MX.


widia.com C27
