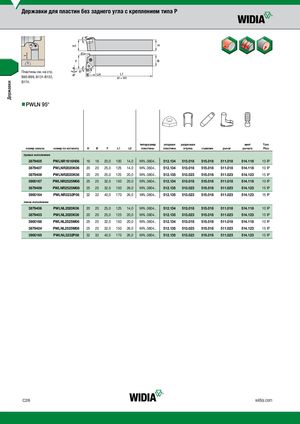

Каталог Widia токарный инструмент 2020 - страница 228
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В93-В99, В131-В132, В174.
nnPWLN 95°
типоразмер опорная разрезная винт Torx
номер заказа номер по каталогу H B F L1 L2 пластины пластина втулка съемник рычаг рычага Plus
правое исполнение
| 3879405 | PWLNR1616H06 | 16 | 16 | 20,0 | 100 | 14,0 | WN..0604.. | 512.134 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879407 | PWLNR2020K06 | 20 | 20 | 25,0 | 125 | 14,0 | WN..0604.. | 512.134 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879408 | PWLNR2020K08 | 20 | 20 | 25,0 | 125 | 20,0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900167 | PWLNR2525M06 | 25 | 25 | 32,0 | 150 | 20,0 | WN..0604.. | 512.134 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879409 | PWLNR2525M08 | 25 | 25 | 32,0 | 150 | 26,0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900164 | PWLNR3232P08 | 32 | 32 | 40,0 | 170 | 26,0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
левое исполнение
| 3879406 | PWLNL2020K06 | 20 | 20 | 25,0 | 125 | 14,0 | WN..0604.. | 512.134 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879403 | PWLNL2020K08 | 20 | 20 | 25,0 | 125 | 20,0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900166 | PWLNL2525M06 | 25 | 25 | 32,0 | 150 | 20,0 | WN..0604.. | 512.134 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879404 | PWLNL2525M08 | 25 | 25 | 32,0 | 150 | 26,0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900165 | PWLNL3232P08 | 32 | 32 | 40,0 | 170 | 26,0 | WN..0804.. | 512.135 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
