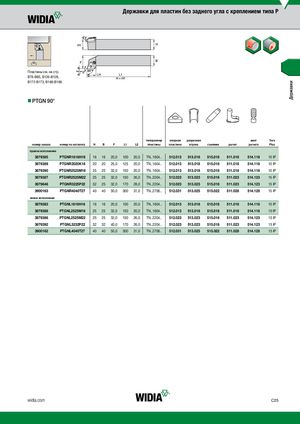

Каталог Widia токарный инструмент 2020 - страница 227
Навигация
Каталог Widia монолитный инструмент 2017
Каталог Widia достижения 2021
Каталог Widia фрезы со сменными пластинами 2016
Каталог Widia all star 2019
Каталог Widia метчики и резьбофрезы 2017
Общий каталог Widia 2017
Пластины см. на стр. В78-В85, В126-В128, В172-В173, В188-В188.
nnPTGN 90°
типоразмер опорная разрезная винт Torx
номер заказа номер по каталогу H B F L1 L2 пластины пластина втулка съемник рычаг рычага Plus
правое исполнение
| 3879385 | PTGNR1616H16 | 16 | 16 | 20,0 | 100 | 20,0 | TN..1604.. | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879389 | PTGNR2020K16 | 20 | 20 | 25,0 | 125 | 20,0 | TN..1604.. | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879390 | PTGNR2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TN..1604.. | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879387 | PTGNR2525M22 | 25 | 25 | 32,0 | 150 | 26,0 | TN..2204.. | 512.023 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3879846 | PTGNR3225P22 | 32 | 25 | 32,0 | 170 | 28,0 | TN..2204.. | 512.023 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900163 | PTGNR4040T27 | 40 | 40 | 50,0 | 300 | 31,0 | TN..2706.. | 512.031 | 513.025 | 515.022 | 511.028 | 514.128 | 15 IP |
левое исполнение
| 3879383 | PTGNL1616H16 | 16 | 16 | 20,0 | 100 | 20,0 | TN..1604.. | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879388 | PTGNL2525M16 | 25 | 25 | 32,0 | 150 | 20,0 | TN..1604.. | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 3879386 | PTGNL2525M22 | 25 | 25 | 32,0 | 150 | 26,0 | TN..2204.. | 512.023 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3879392 | PTGNL3232P22 | 32 | 32 | 40,0 | 170 | 26,0 | TN..2204.. | 512.023 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| 3900162 | PTGNL4040T27 | 40 | 40 | 50,0 | 300 | 31,0 | TN..2706.. | 512.031 | 513.025 | 515.022 | 511.028 | 514.128 | 15 IP |
