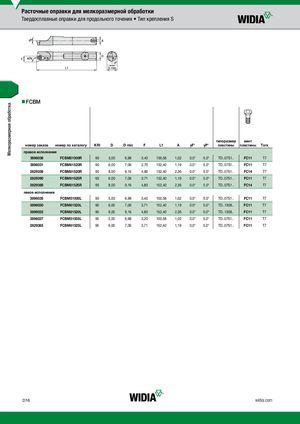

Каталог Widia токарный инструмент 2017 - страница 376

Расточные оправки для мелкоразмерной обработки
Твердосплавные оправки для продольного точения • Тип крепления S


FCBM
nn
Мелкоразмерная обработка


типоразмер винт
номер заказа номер по каталогу KRI D D min F L1 A γF° γP° пластины пластины Torx
правое исполнение
3896036 FCBM51000R 90 5,00 6,98 3,40 100,58 1,02 0.0° 5.0° TD..07S1.. FC11 T7
3896031 FCBM61520R 90 6,00 7,06 3,70 152,40 1,19 0.0° 5.0° TD..07S1.. FC11 T7
2829356 FCBM81520R 90 8,00 9,16 4,80 152,40 2,36 0.0° 5.0° TD..07S1.. FC14 T7
2829390 FCBM61525R 95 6,00 7,06 3,71 152,40 1,19 0.0° 5.0° TD..07S1.. FC11 T7
2829368 FCBM81525R 95 8,00 9,16 4,80 152,40 2,36 0.0° 5.0° TD..07S1.. FC14 T7
левое исполнение
3896035 FCBM51000L 90 5,00 6,98 3,40 100,58 1,02 0.0° 5.0° TD..07S1.. FC11 T7
3896030 FCBM61520L 90 6,00 7,06 3,71 152,40 1,19 0.0° 5.0° TD..1308.. FC11 T7
3896032 FCBM81520L 90 8,00 9,16 4,80 152,40 2,36 0.0° 5.0° TD..1308.. FC11 T7
3896037 FCBM51005L 95 5,00 6,98 3,20 100,58 1,02 0.0° 5.0° TD..07S1.. FC11 T7
2829385 FCBM61525L 95 6,00 7,06 3,71 152,40 1,19 0.0° 5.0° TD..07S1.. FC11 T7
