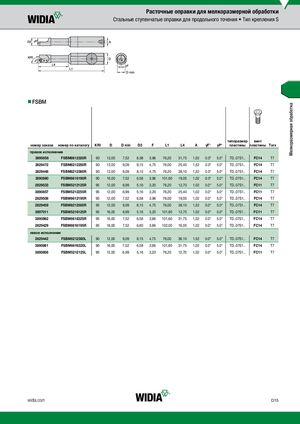

Каталог Widia токарный инструмент 2017 - страница 375

Расточные оправки для мелкоразмерной обработки
Стальные ступенчатые оправки для продольного точения • Тип крепления S


FSBM
nn


Мелкоразмерная обработка
типоразмер винт
номер заказа номер по каталогу KRI D D min D2 F L1 L4 A γF° γP° пластины пластины Torx
правое исполнение
3890858 FSBM6612320R 90 12,00 7,52 6,58 3,96 76,20 31,75 1,02 0.0° 5.0° TD..07S1.. FC14 T7
2829472 FSBM8212250R 90 12,00 9,09 8,15 4,75 76,00 25,40 1,52 0.0° 5.0° TD..07S1.. FC14 T7
2829448 FSBM8212380R 90 12,00 9,09 8,15 4,75 76,20 38,10 1,52 0.0° 5.0° TD..07S1.. FC14 T7
3890860 FSBM6616190R 90 16,00 7,52 6,58 3,96 101,60 19,05 1,02 0.0° 5.0° TD..07S1.. FC14 T7
2829533 FSBM5212125R 95 12,00 6,99 5,16 3,20 76,20 12,70 1,02 0.0° 5.0° TD..07S1.. FC11 T7
3890857 FSBM5212255R 95 12,00 6,99 5,16 3,20 76,20 25,40 1,02 0.0° 5.0° TD..07S1.. FC11 T7
2829508 FSBM6612195R 95 12,00 7,52 6,58 3,96 76,00 19,05 1,02 0.0° 5.0° TD..07S1.. FC14 T7
2829459 FSBM8212385R 95 12,00 9,09 8,15 4,75 76,00 38,10 1,52 0.0° 5.0° TD..07S1.. FC14 T7
3897011 FSBM5216125R 95 16,00 6,99 5,16 3,20 101,60 12,70 1,02 0.0° 5.0° TD..07S1.. FC11 T7
3890862 FSBM6616325R 95 16,00 7,52 6,58 3,96 101,60 31,75 1,02 0.0° 5.0° TD..07S1.. FC14 T7
2829429 FSBM6616195R 95 16,00 7,52 6,60 3,96 102,00 19,05 1,02 0.0° 5.0° TD..07S1.. FC14 T7
левое исполнение
2829442 FSBM8212380L 90 12,00 9,09 8,15 4,75 76,00 38,10 1,52 0.0° 5.0° TD..07S1.. FC14 T7
3890861 FSBM6616320L 90 16,00 7,52 6,58 3,96 101,60 31,75 1,02 0.0° 5.0° TD..07S1.. FC14 T7
3890856 FSBM5212125L 95 12,00 6,99 5,16 3,20 76,20 12,70 1,02 0.0° 5.0° TD..07S1.. FC11 T7


widia.com D15
